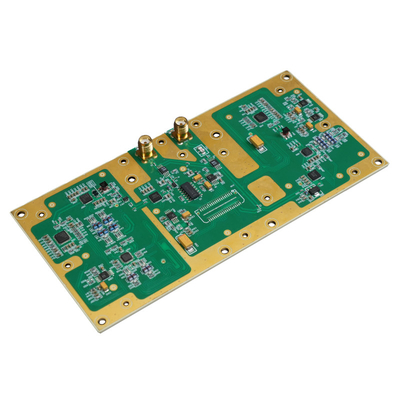

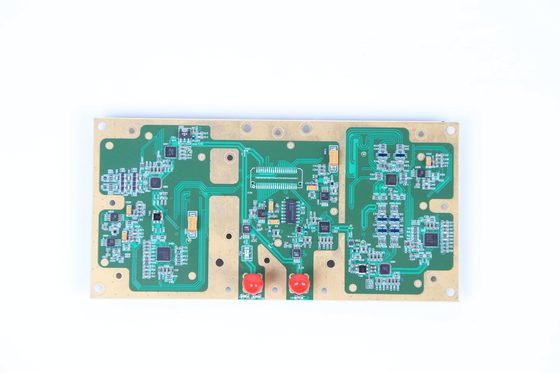

WBX-LW120 ∙ Luowave RF USRP Daughterboards WBX 120MHZ per radioamatori e ISM

Name: WBX-LW120 ∙ Luowave RF USRP Daughterboards WBX 120MHZ per radioamatori e ISM
Brand: Wuhan Tabebuia Technology Co., Ltd.
SKU: WBX-LW (40MHZ, 120MHZ)
Price: 240.00 USD
Availability: InStock

Marchio:	Luowave
Numero di modello:	WBX-LW (40MHZ, 120MHZ)
Moq:	1 pezzo
prezzo:	USD
Tempo di consegna:	Merce disponibile o 30 giorni
Condizioni di pagamento:	T/T

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La Cina

Imballaggi particolari:

Scatola di carta \ cartone di carta

Capacità di alimentazione:

1 pezzo

Evidenziare:

Carta della figlia di WBX rf

scheda figlia di DOTTRINA 2.4GHz

DOTTRINA della scheda figlia 2.4GHz

Descrizione del prodotto

USRP Daughterboards WBX-LW 120MHZ,solo serie X

Il WBX-120 è un trasmettitore full-duplex a banda larga che copre una banda di frequenze da 50 MHz a 2,2 GHz con una larghezza di banda istantanea di 120 MHz.Il WBX-120 può servire un'ampia varietà di settori di applicazione, tra cui la sicurezza pubblicaIl WBX-120 è compatibile con il USRP X310.

Caratteristiche principali:

1Copertura di frequenza: 50 MHz - 2,2 GHz

2La larghezza di banda massima comprende: 120 MHz

3La scheda figlia WBX RF contiene un ricevitore full duplex a banda larga che supporta fino a 120 MHz di larghezza di banda istantanea

4. servono una vasta gamma di applicazioni: sicurezza pubblica, comunicazioni, radioamatoriale e ISM

5Le catene di ricezione e di trasmissione dell'oscillatore locale funzionano in modo indipendente, consentendo un funzionamento duplex di frequenza.

6Il riferimento per l'oscillatore locale è l'orologio principale dell'USRP, che consente più operazioni coerenti

Descrizione funzionale:

Il WBX-LW-40 fornisce un ricevitore ad alta larghezza di banda che fornisce fino a 100 mW di potenza di uscita con un valore di rumore di 5 dB.Le catene di ricezione e trasmissione dell'oscillatore locale funzionano in modo indipendente e possono essere sincronizzate per il MIMOÈ un dispositivo SDR ideale per applicazioni che desiderano accedere a frequenze nella gamma 50MHz-2200MHz.Le applicazioni comprendono le comunicazioni mobili terrestri, radio marittime e aerospaziali; stazioni base mobili, PC e radio multibanda GSM; radar multi-base coerenti; reti di sensori wireless; trasmissioni televisive; e gestione della sicurezza pubblica.Applicabile all'USRP-LW N200, USRP-LW N210, USRP-X310, USRP-X300.

Prodotto compatibile:

Non esitate a contattarmi per ulteriori informazioni.

Whatsapp/skype/wechat: +8618062514745 Web:https://www.luowave.com/en/

Prova di WBX-LW 40M

Descrizione dell'ambiente di prova: per le prove viene utilizzata l'attrezzatura della società R&S, modello ZVL. Le attrezzature di prova sono USRP-LW X310 e WBX-LW 40M.I due dispositivi sono collegati direttamente da un cavo radio. Diagramma dell'ambiente di prova:

Diagramma di connessione di prova del trasmettitore a circuito aperto:

Diagramma di connessione di prova di ricezione spontanea a circuito chiuso:

Dati di prova a ciclo aperto e a ciclo chiuso basati su GNU RADIO COMPANION: diagramma del blocco di prova GNU RADIO COMPANION:

1Suppressione del vettore e prova di rigetto dell'immagine: frequenza centrale 70 MHz, frequenza del segnale di banda base 10 kHz, GAIN 9 dB

Frequenza centrale 70 MHz, grafica di uscita di guadagno massimo:

Frequenza centrale 70 MHz, spettro di prova del ricevitore a circuito chiuso e grafica del dominio temporale

2. Dati di prova a circuito aperto e a circuito chiuso basati su GNU RADIO COMPANION: Suppressione del vettore e prova di rigetto delle immagini: frequenza centrale 100MHz, frequenza del segnale di banda base 10kHz, GAIN 9dB

Frequenza centrale 100MHz, uscita grafica a guadagno massimo:

Frequenza centrale 100 MHz, spettro di prova del ricevitore a circuito chiuso e grafica del dominio temporale

3. Dati di prova a circuito aperto e a circuito chiuso basati su GNU RADIO COMPANION: Suppressione del vettore e prova di rigetto delle immagini: frequenza centrale 400 MHz, frequenza del segnale di banda base 10 kHz, GAIN 9dB

Frequenza centrale 400 MHz, uscita grafica a guadagno massimo:

Frequenza centrale 400 MHz, spettro di prova dei ricevitori a circuito chiuso e grafica del dominio temporale

4. Dati di prova a circuito aperto e a circuito chiuso basati su GNU RADIO COMPANION: Suppressione del vettore e prova di rigetto delle immagini: frequenza centrale 800MHz, frequenza del segnale di banda base 10kHz, GAIN 9dB

Frequenza centrale 800MHz, Grafica di uscita a massimo guadagno:

Frequenza centrale 800 MHz, spettro di prova del ricevitore a ciclo chiuso e grafica del dominio temporale

5. Dati di prova a circuito aperto e a circuito chiuso basati su GNU RADIO COMPANION: Suppressione del vettore e prova di rigetto delle immagini: frequenza centrale 1 GHz, frequenza del segnale di banda base 10 kHz, GAIN 9dB

Frequenza centrale 1 GHz, grafica di uscita a guadagno massimo:

Frequenza centrale 1 GHz, spettro di prova del ricevitore-trasmettitore a circuito chiuso e grafica del dominio temporale

6. Misurazione del rumore di fase: frequenza centrale 1 GHz:
