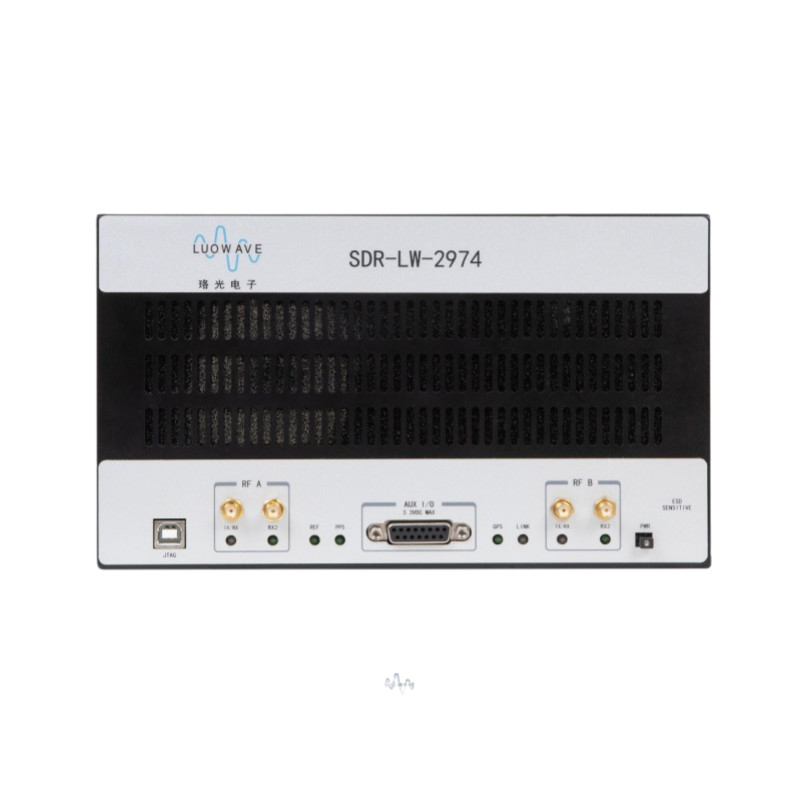

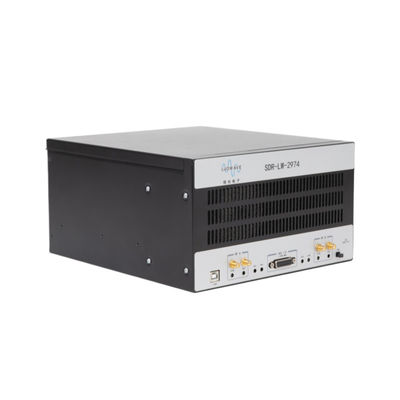

LUOWAVE SDR-LW 2974, macchina tutta compresa di Usrp X310
SDR-LW 2974
●10MHz-6GHz
●Unità di elaborazione ad alta velocità I7
●SSD 500GB
●16GB DI RAM
●schede di rete 1G e 10G
●Il software di USRP ha definito l'attrezzatura radiofonica del software
Introduzione di prodotto
SDR-LW 2974 è un dispositivo autonomo incluso ad alto rendimento di DSR, che consiste di un'unità di elaborazione, di FPGA e di una rf a bordo a fine frontale. Il prodotto ha un'unità di elaborazione di Intel i7, una memoria incorporate lo SSD 500GB e 16GB. Le gamme di copertura di frequenza da 10 gigahertz MHz-6 e la larghezza di banda massima è di 160 megahertz. Ha le interfacce ad alta velocità facoltative multiple (PCIe, Gigabit Ethernet e 10 Gigabit Ethernet) come pure un Kintex-7 ricco di risorse e utente-programmabile FPGA. Come tutti i dispositivi di USRP, questo dispositivo usa un driver della multipiattaforma UHD di open source ed i supporti di UHD la maggior parte delle applicazioni e strutture di DSR, quale la radio di GNU.
Caratteristica principale
| unità di elaborazione i7, fornita di sistema operativo real-time di Linux | Interfaccia di JTAG |
| Interfaccia di GEN x4 di PCIe | |
| 500GB SSD, 16GB DI RAM | Quattro USB 3,0 porti |
| copertura di frequenza 10MHz-6GHz | Porti doppi di SPF+ |
| Larghezza di banda istantanea di fino a 160M per canale | Xilinx incorporato Kintex-7 FPGA |
| I supporti 2 inviano e 2 per ricevere allo stesso tempo | Riferimento esterno dell'orologio di sostegno e riferimento di tempo di PPS |
| Struttura di sviluppo di RFNoC FPGA | Radio di sostegno GNU |
PC industriale
| Unità di elaborazione | Intel I7 9700 |
| Scheda di memoria | 16G |
| SFP | 10Gbps |
| Cavo di PCIe | GEN 2 x4 di PCIe |
| RJ45 | 1Gbps |
FPGA e banda di base
| FPGA | Kintex-7 XC7K410T |
| DRAM | 1G |
| Risoluzione dell'ADC | 14bit |
| Risoluzione di DAC | 16bit |
| Frequenza di campionamento dell'ADC | 200M/S |
Come il centro d'elaborazione digitale di SDR-LW 2974, Xilinx Kintex-7 410T fornisce il collegamento ad alta velocità diretto di tutte le componenti importanti, compreso la rf a fine frontale, l'interfaccia ospite e la memoria DDR3. Il difetto FPGA fornisce tutti i moduli di UHD per la giù-conversione digitale e su-conversione digitale, frequenza fine che sintonizzano ed alcune altre funzioni di DSP. Gli utenti possono approfittare dello spazio libero abbondante di FPGA e della struttura dello sviluppo supportati da USRP per sviluppare e implementare il loro proprio DSP che elabora i moduli.
Indice di rf
| Emissione | Ricevi | ||
| Numero dei canali | 2 | Numero dei canali | 2 |
| Gamma di frequenza | 10MHz-6GHz | Gamma di frequenza | 10MHz-6GHz |
| Punto di frequenza | <1KHz | Punto di frequenza | <1KHz |
| Potenza di uscita massimo | 6-20dBm | Potenza di uscita massimo | -15 dBm |
| Gamma di guadagno | 31.5dB | Gamma di guadagno | 0 dB -37,5 |
| Punto di guadagno | 0.5dB | Punto di guadagno | 0.5dB |
| Larghezza di banda in tempo reale massima | 160MHz | Larghezza di banda in tempo reale massima | 160MHz |
| Figura di rumore | 7dB |
Potere
| Tensione | 220V |
| Corrente | 最大 3A |
Ambiente
| gamma di temperatura di lavoro | 0-50℃ |
| Altitudine massima | 2000m |
| umidità | 10%-90% (nessuna condensazione) |
| Ambiente di uso | Dell'interno, all'aperto |
L'alimentazione elettrica SDR-LW2974 direttamente è collegata a potere della città 220V. È raccomandato per usare il prodotto insieme agli accessori allegati dell'alimentazione elettrica. Se dovete sostituirlo, contatti prego la nostra società. Il trasmettitore può raggiungere una larghezza di banda di fino a 160M nell'intera gamma di frequenza di lavoro.
Dimensione della struttura
| Dimensione fisica | 23.5*26.5*13.4 (cm) |
| Peso | 3.6Kg |
SDR-LW 2974 è un prototipo ideale per lo sviluppo della serie di applicazioni avanzate della ricerca, compreso l'indipendente LTE o una simulazione di 802,11 dispositivi, lo sviluppo di algoritmo medio del controllo di accesso (MACKINTOSH), il sistema a uscite multiple a entrate multiple (MIMO), il heterogeneous network, la trasmissione di LTE, campionamento di compressione di rf, telerilevamento spettrale, radio conoscitiva, beamforming e radiorilevamento.
