Dettagli:
|
| Evidenziare: | stazione base USRP B200 di 4G LTE,stazione base GPSDO di 4G LTE,Stazione base TCXO di USRP B200 4G LTE |
||
|---|---|---|---|

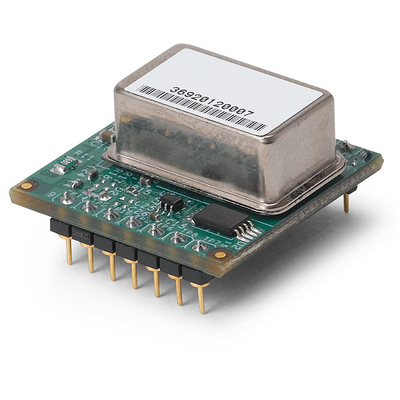

Ciò è un oscillatore piezoelettrico GPS-disciplinato e a temperatura controllata (GPSDO), che è raccomandato per uso con un USRP B200/B210. Il GPSDO fornisce un'alta precisione 10 megahertz di riferimento e 1 segnale di PPS, che permette che gli sviluppatori sviluppino i sistemi che serviscono le applicazioni con accuratezza migliore di frequenza (ppb 75 nello stato sbloccato) o l'allineamento cronometrante globale (50 NS nello stato bloccato).
Ciò è un oscillatore piezoelettrico GPS-disciplinato e a temperatura controllata (GPSDO), che è raccomandato per uso con un USRP B200/B210. Il GPSDO fornisce un'alta precisione 10 megahertz di riferimento e 1 segnale di PPS, che permette che gli sviluppatori sviluppino i sistemi che serviscono le applicazioni con accuratezza migliore di frequenza (ppb 75 nello stato sbloccato) o l'allineamento cronometrante globale (50 NS nello stato bloccato).
A differenza alla della versione basata OCXO, che è raccomandata per uso con il USRP X300/X310, questo modulo di potere più basso può essere utilizzato con il USRP B200/B210 in una configurazione bus a forza di USB.
Raccomandiamo di leggere la guida di selezione di GPSDO per assicurarci che questo sia il giusto dispositivo per la vostra applicazione.
| Specifiche del modulo | ||
| 1 accuratezza di PPS | UTC RMS (1-Sigma) GPS di ±50ns chiuso a chiave | |
| 1 uscita di PPS | 3.3VDC CMOS | |
| Controllo RS-232 | Comandi di controllo NMEA & SCPI-99, integrati in UHD | |
| Frequenza di GPS | L1, C/A 1574MHz | |
| Antenna di GPS | Attivo (5V compatibile) o passivo | |
| Ricevitore di GPS | 50 canali, cellulare, WAAS, EGNOS, MSAS capace | |
| Sensibilità | Acquisizione -142dBm, seguente -168dBm | |
| TTFF | Partenza a freddo: <45 sec=""> | |
| ADEV | 1E-11 a 1s | |
| Tempo di riscaldamento/tempo di stabilizzazione | <5 min="" at=""> | |
| Tensione di rifornimento (Vdd) | 3.3V | |
| Consumo di energia | 0.5W massimo | |
| Temperatura di funzionamento | 0C a +60C | |
| Temperatura di stoccaggio | -45C a 85C | |
| Specifiche dell'oscillatore | ||
| Uscita di frequenza | 10MHz | |
| 10MHz ritracciano | ±2E-08 dopo 1 ora a 25C | |
| Stabilità di frequenza sopra la temperatura (sblocchi la circostanza) | ±7.5E-08 | |
| Tempo di riscaldamento | < 1="" min="" at=""> | |
| Rumore di fase a 10MHz | 1Hz | -65dBc/Hz |
| 10Hz | -102dBc/Hz | |
| 100Hz | -132dBc/Hz | |
| 10kHz | <-152dbc> | |
