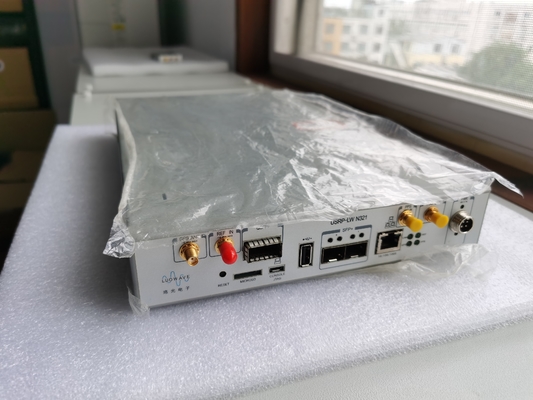

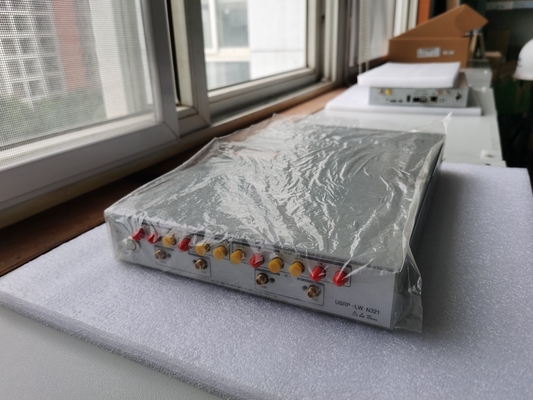

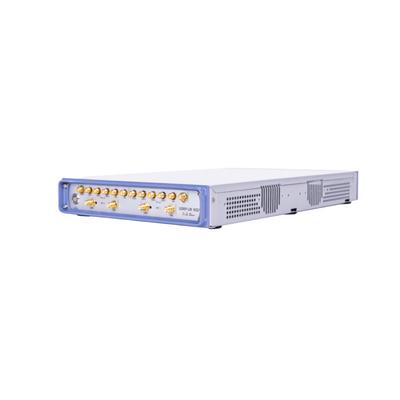

Serie di porte Ethernet USRP-LW N321

Visualizzazione del prodotto
L'USRP-LW N321 è una radio software-defined in rete che fornisce affidabilità e tolleranza ai guasti per l'implementazione in sistemi wireless su larga scala e distribuiti.Questo è un SDR ad alte prestazioni che utilizza un design RF unico che fornisce 2 RX e 2 in un canale TX di metà larghezza RUOgni canale fornisce fino a 200 MHz di larghezza di banda istantanea e copre una gamma di frequenze estesa da 3 MHz a 6 GHz.Il processore a banda base utilizza il SoC Xilinx Zynq-7100 per fornire grandi FPGA programmabili dall'utente in tempo reale, elaborazione a bassa latenza, nonché CPU ARM dual-core per il funzionamento stand-alone.e interfaccia Aurora che fornisce flussi IQ ad alto throughput a un PC host o coprocessore FPGA.


L'architettura di sincronizzazione flessibile supporta il riferimento di orologeria 10 MHz, il riferimento di tempo PPS, gli ingressi esterni TX e RX LO e GPSDO per la piattaforma di test MIMO coerente in fase.L'USRP-LW N321 ha la capacità di importare TX e RX LO sopra le frequenze di supporto 450 MHzLa piattaforma di test MIMO fornisce un percorso.l'USRP-LW N321 consente l'esportazione del TX e del RX LO nella configurazione Star a più altri dispositivi USRP-LW N321.
L'USRP-LW N321 sfrutta gli ultimi sviluppi software di UHD per semplificare il controllo e la gestione di più dispositivi sulla rete, con compiti di gestione remota unici come il debugging,aggiornamento del software, riavvio, ripristino allo stato di fabbrica e monitoraggio dello stato del sistema.

Caratteristiche principali:

• Impiego affidabile e resistente ai guasti
• Capacità di gestione a distanza
• Operazioni standalone (incorporate) o host-based (network stream)
• Completamente integrato e assemblato (le schede figlie intercambiabili non sono supportate da USRP N321).
• gamma di frequenze estesa da 3 MHz a 6 GHz
• larghezza di banda istantanea fino a 200 MHz per canale
• 2RX,2TX
• Banche di filtri RX, TX
• ADC a 14 bit, DAC a 16 bit
• Tassi dell'orologio maestro: 200, 245.76, e 250 MS/s
• SoC Xilinx Zynq-7100
• CPU a doppio nucleo ARM Cortex-A9 800 MHz

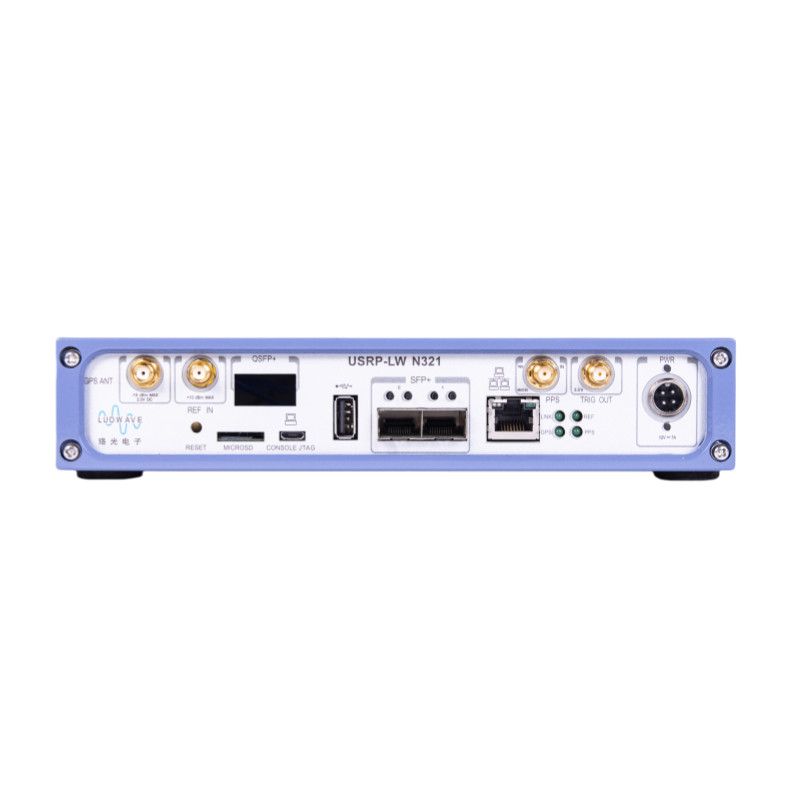

• 1 porta QSFP+
• 2 porte SFP+ (1 Gigabit Ethernet, 10 Gigabit Ethernet, Aurora).
• RJ45 ((1 GbE)
• Referenza orario
• Tempo di riferimento SPA

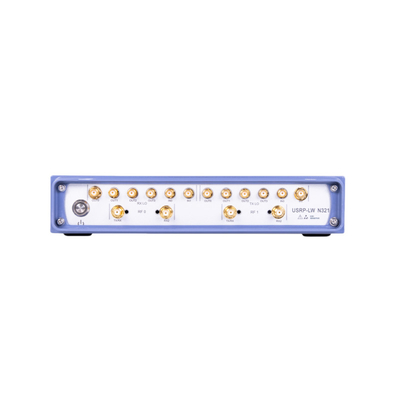

• Porte di ingresso e di uscita esterne RX LO, TX LO
• 1 porta USB tipo A
• 1 porta micro-USB (console seriale, JTAG).
• Timer per cani da guardia
• OpenEmbedded Linux
• driver hardware USRP (UHD3.15.0.0 o successiva) e versioni API di software open source
• RF Network-on-Chip (RFNoCTM) FPGA framework di sviluppo

Specifiche tecniche
