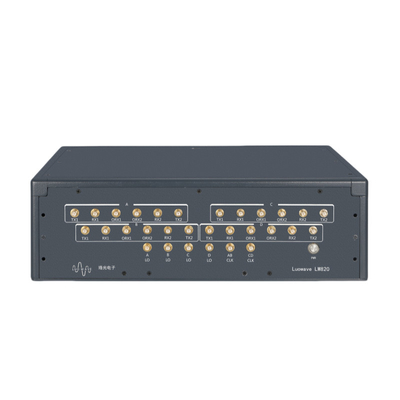

Il Luowave LW820 è un dispositivo coerente radio universale software-defined (SDR) ad alte prestazioni a 8 canali completamente sviluppato da Wuhan Luowave Electronics Co., Ltd.Costruito sulla piattaforma ADRV9009 e Xilinx UltraScale+ ZU11EG, opera in un intervallo di frequenza compreso tra 75 MHz e 6 GHz, con una larghezza di banda massima istantanea di 200 MHz per canale.Sfruttare meccanismi di gestione di orologi precisi e di elaborazione sincronizzata del segnale, il Luowave LW820 offre un'eccezionale coerenza di fase e prestazioni collaborative, che lo rendono ideale per sistemi di comunicazione wireless complessi come le reti 5G,trattamento del segnale radar, le comunicazioni satellitari e la determinazione della direzione dello spettro spaziale.

Caratteristiche

• A bordo Xilinx Zynq UltraScale+ MPSoC ZU11EG
• Il chip ADRV9009 RF di ADI, gamma RF: 75 MHz 6 GHz
• 8 TX e 8 RX, larghezza di banda istantanea: fino a 200 MHz per canale
• Sincronizzazione di fase multi-dispositivo: <1° deviazione di coerenza di fase, soddisfacendo requisiti rigorosi per le comunicazioni 5G, il rilevamento radar e altre applicazioni di fase critica
• Supporto per l'espansione della larghezza di banda: consente il rapido dispiegamento di sistemi a onde millimetriche
• Interfacce ad alta velocità: Gigabit Ethernet e PCIe per il trasferimento di dati ad alta capacità
• Supporto dell'interfaccia universale GPIO e della capacità di debug JTAG
• Sostenere il riferimento di orologio esterno e il riferimento di tempo PPS

Diagramma di blocco

Ambiente di sviluppo

Supporta più software e framework di sviluppo, tra cui GNU Radio, LabVIEW, MATLAB, ecc.che possono soddisfare vari requisiti, dal rapido sviluppo di prototipi all'elaborazione in tempo reale ad alte prestazioni.

Test di sincronizzazione di fase

Il Luowave LW820 contiene 4 pezzi di ADRV9009.con una capacità di accensione superiore a 50 W,Questo ottimizza ulteriormente le prestazioni di sincronizzazione di fase.Il Luowave LW820 può mantenere in modo stabile e accurato la sincronizzazione di fase, soddisfacendo i severi requisiti di applicazione per la sincronizzazione di fase nelle comunicazioni 5G, il rilevamento radar, ecc., e migliorando efficacemente le prestazioni complessive del sistema.La deviazione della consistenza di sincronizzazione di fase può raggiungere 1°.
