Piattaforma radiofonica definita software universale evolutivo USRP 2940

Piattaforma radiofonica definita software universale, USRP-LW 2940

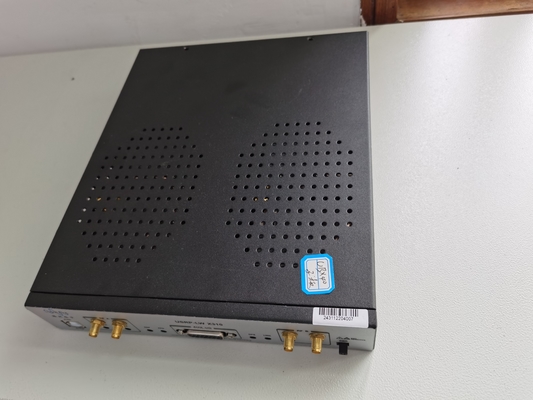

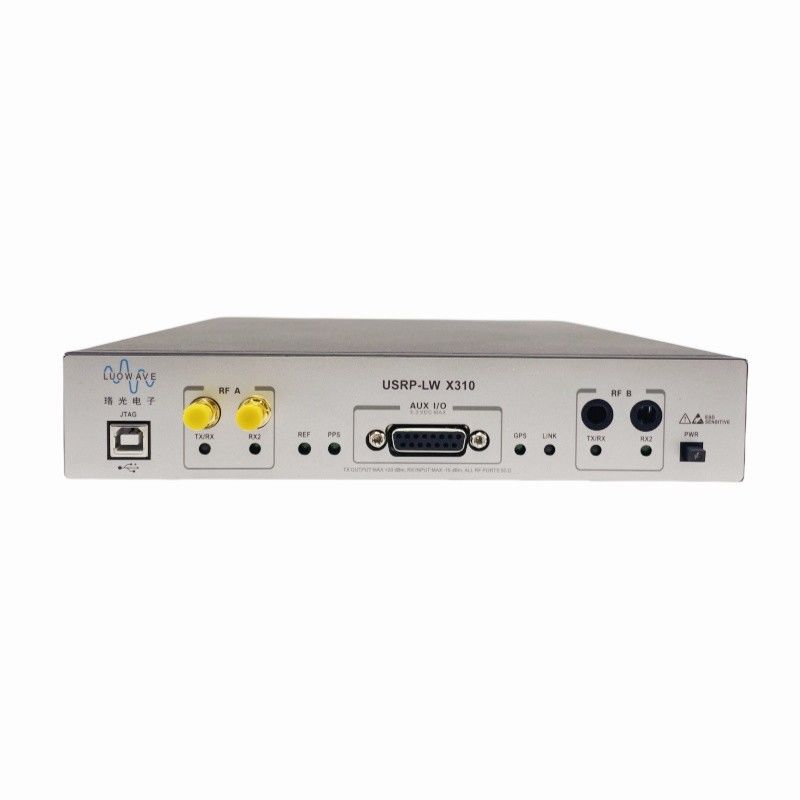

Il USRP-LW 2940 è una piattaforma software-definita ad alto rendimento e evolutiva della radio (DSR) per la progettazione e lo spiegamento dei sistemi di comunicazione senza fili di prossima generazione. Consiste di un USRP-LW X310 e due bordi di figlia di WBX-LW 40MHz rf

L'architettura hardware di USRP-LW 2940 combina due scanalature in espansione del bordo di figlia di larghezza di banda con una larghezza di banda di fino a 40M 50 megahertz - 2,2 gigahertz. E caratterizza le interfacce ad alta velocità multiple per scegliere da (porti di Gigabit/10, di PCIe Gigabit Ethernet) come pure un Kintex-7 ricco di risorse e utente-programmabile FPGA. Inoltre, il USRP-LW 2940 usa un driver della multipiattaforma UHD di open source, con tantissimi strutture dello sviluppo, architetture compatibili di riferimento e progetti di open source.

Come il centro d'elaborazione digitale del USRP-LW 2940 il XC7K410T FPGA fornisce la connettività ad alta velocità fra tutte le componenti importanti. Comprende la parte frontale di rf, l'interfaccia ospite e la memoria DDR3. Il difetto FPGA fornisce interamente UHDs per il controllo del downconversion digitale e upconversion digitale, frequenza fine che sintonizzano ed alcuni altri blocchi funzionali di DSP. Gli utenti possono approfittare dello spazio di riserva del Kintex-7 ricco di risorse FPGA, più la struttura dello sviluppo di RFNoC di sostegno da USRP, per sviluppare e implementare il loro proprio DSP che elabora i moduli.

Il corredo dell'attrezzatura di USRP-LW 2940 include: un'unità principale di USRP-LW 2940, cavo di gigabit, adattatore di gigabit di SFP+, adattatore di potere, cavo di USB2.0 JTAG, radice del cavo 4 del connettore rf di SMA.

Tavola di confronto di prestazione di FPGA della serie e di X della porta Ethernet serie

TheUSRP-LW 2940 offre varie interfacce ad alta velocità per scegliere da. Sul pannello del dispositivo, il porto di Gigabit Ethernet è uno dei modi più semplici e più comunemente usati collegarsi. Per le applicazioni con la larghezza di banda estesa e la latenza bassa, quali gli studi di PHY/MAC, il X310 fornisce un'interfaccia bus efficiente PCIe x4 per questa operazione deterministica. Quando l'applicazione usa la registrazione o il multi-nodo della rete che elabora, un porto da 10 gigabit è la migliore scelta.

Il USRP-LW 2940 comprende molte caratteristiche supplementari che aiuteranno alcune altre applicazioni senza fili. Per esempio, nella progettazione di FPGA, il 1GB DDR3 sulla scheda madre può essere utilizzato come bufferizzazione e archiviazione di dati di dati. Il GPSDO interno facoltativo fornisce il riferimento di alta precisione di frequenza una volta sincronizzato al sistema di GPS con un ritardo di sincronizzazione di di meno che 50ns. Permette che l'utente controlli le componenti esterne quali gli amplificatori ed i commutatori attraverso l'interfaccia di GPIO, input di sostegno quali gli inneschi di evento e che osservano mettono a punto i segnali. Il USRP-LW 2940 inoltre include un adattatore interno di JTAG che permette che gli sviluppatori carichino e mettano a punto facilmente le nuove immagini di FPGA.
