Bordi di figlia definiti software inclusi FPGA della radio rf di USRP 2942 40MHz

Bordi di figlia definiti software inclusi FPGA della radio rf di USRP 2942 40MHz
Bordi di figlia definiti software inclusi FPGA della radio rf di USRP 2942 40MHz

Grande immagine :  Bordi di figlia definiti software inclusi FPGA della radio rf di USRP 2942 40MHz

Dettagli:
Luogo di origine: La Cina
Marca: Luowave
Numero di modello: USRP-LW 2942
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 pezzo
Prezzo: USD
Imballaggi particolari: Scatola di carta \ cartone di carta
Tempi di consegna: Merce disponibile o 30 giorni
Termini di pagamento: T/T
Capacità di alimentazione: 1 pezzo

Bordi di figlia definiti software inclusi FPGA della radio rf di USRP 2942 40MHz

descrizione
Larghezza di banda: 40 megahertz Gamma di frequenza: 400MHz-4.4GHz
Evidenziare:

Il software incluso ha definito la radio 40MHz

,

bordi di figlia di 40MHz rf

,

FPGA USRP 2942

Piattaforma radiofonica definita software universale, USRP-LW 2942, 40MHz

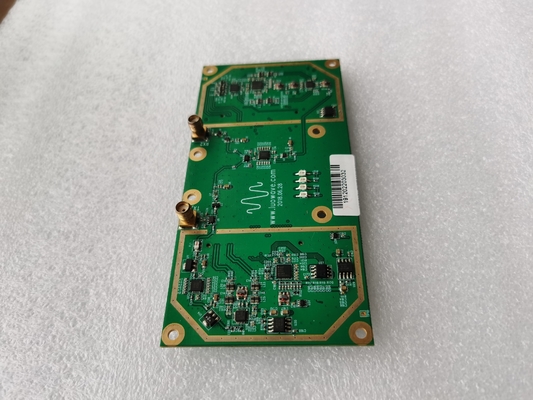

Il USRP-LW 2942 è una piattaforma software-definita ad alto rendimento e evolutiva della radio (DSR) per la progettazione e lo spiegamento dei sistemi di comunicazione senza fili di prossima generazione. Consiste di un USRP-LW X310 e due bordi di figlia di SBX-LW 40MHz rf



L'architettura hardware di USRP-LW 2942 combina due scanalature in espansione del bordo di figlia di larghezza di banda con una larghezza di banda di fino a 40M dal megahertz a 2,2 gigahertz. E caratterizza le interfacce ad alta velocità multiple per scegliere da (porti di Gigabit/10, di PCIe Gigabit Ethernet) come pure un Kintex-7 ricco di risorse e utente-programmabile FPGA. Inoltre, il USRP-LW 2940 usa un driver della multipiattaforma UHD di open source, con tantissimi strutture dello sviluppo, architetture compatibili di riferimento e progetti di open source.



Come il centro d'elaborazione digitale del USRP-LW 2942 il XC7K410T FPGA fornisce la connettività ad alta velocità fra tutte le componenti importanti. Comprende la parte frontale di rf, l'interfaccia ospite e la memoria DDR3. Il difetto FPGA fornisce interamente UHDs per il controllo del downconversion digitale e upconversion digitale, frequenza fine che sintonizzano ed alcuni altri blocchi funzionali di DSP. Gli utenti possono approfittare dello spazio di riserva del Kintex-7 ricco di risorse FPGA, più la struttura dello sviluppo di RFNoC di sostegno da USRP, per sviluppare e implementare il loro proprio DSP che elabora i moduli.

Il corredo dell'attrezzatura di USRP-LW 2942 include: un'unità principale di USRP-LW 2942, cavo di gigabit, adattatore di gigabit di SFP+, adattatore di potere, cavo di USB2.0 JTAG, radice del cavo 4 del connettore rf di SMA.


TheUSRP-LW 2942 offre varie interfacce ad alta velocità per scegliere da. Sul pannello del dispositivo, il porto di Gigabit Ethernet è uno dei modi più semplici e più comunemente usati collegarsi. Per le applicazioni con la larghezza di banda estesa e la latenza bassa, quali gli studi di PHY/MAC, il X310 fornisce un'interfaccia bus efficiente PCIe x4 per questa operazione deterministica. Quando l'applicazione usa la registrazione o il multi-nodo della rete che elabora, un porto da 10 gigabit è la migliore scelta.



Il USRP-LW 2942 comprende molte caratteristiche supplementari che aiuteranno alcune altre applicazioni senza fili. Per esempio, nella progettazione di FPGA, il 1GB DDR3 sulla scheda madre può essere utilizzato come bufferizzazione e archiviazione di dati di dati. Il GPSDO interno facoltativo fornisce il riferimento di alta precisione di frequenza una volta sincronizzato al sistema di GPS con un ritardo di sincronizzazione di di meno che 50ns. Permette che l'utente controlli le componenti esterne quali gli amplificatori ed i commutatori attraverso l'interfaccia di GPIO, input di sostegno quali gli inneschi di evento e che osservano mettono a punto i segnali. Il USRP-LW 2940 inoltre include un adattatore interno di JTAG che permette che gli sviluppatori carichino e mettano a punto facilmente le nuove immagini di FPGA.
