interfacce ad alta velocità incluse 160MHz di DSR USRP 2954 per i sistemi di comunicazione

Piattaforma radiofonica definita software universale, USRP-LW 2954, 160MHz

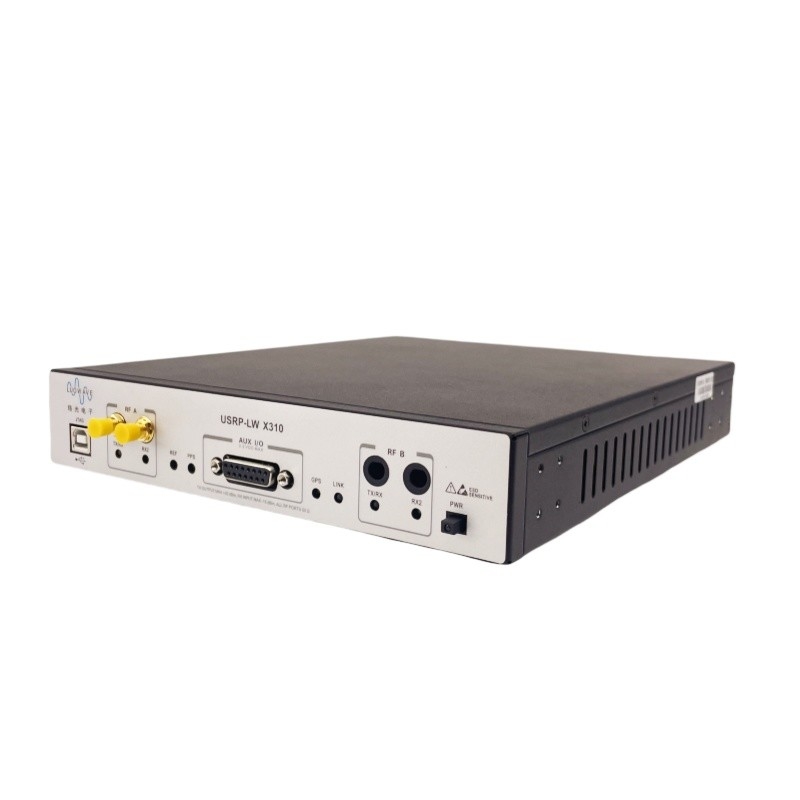

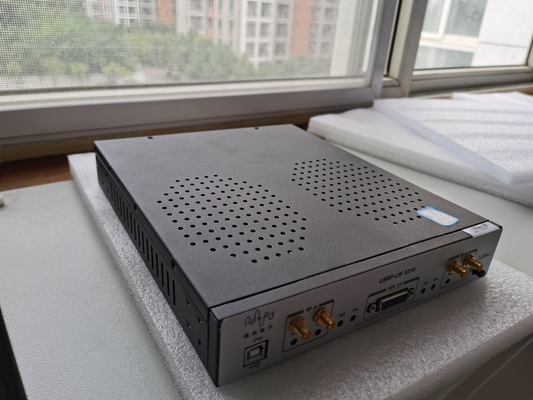

Il USRP-LW 2954 è una piattaforma software-definita ad alto rendimento e evolutiva della radio (DSR) per la progettazione e lo spiegamento dei sistemi di comunicazione senza fili di prossima generazione. Consiste di un USRP-LW X310 e due bordi di figlia di UBX-LW 160MHz rf

L'architettura hardware di USRP-LW 2954 combina due scanalature in espansione del bordo di figlia di larghezza di banda con una larghezza di banda di fino a 160M da 10MHz a 6GHz. E caratterizza le interfacce ad alta velocità multiple per scegliere da (porti di Gigabit/10, di PCIe Gigabit Ethernet) come pure un Kintex-7 ricco di risorse e utente-programmabile FPGA. Inoltre, il USRP-LW 2954 usa un driver della multipiattaforma UHD di open source, con tantissimi strutture dello sviluppo, architetture compatibili di riferimento e progetti di open source.

Come il centro d'elaborazione digitale del USRP-LW 2954 il XC7K410T FPGA fornisce la connettività ad alta velocità fra tutte le componenti importanti. Comprende la parte frontale di rf, l'interfaccia ospite e la memoria DDR3. Il difetto FPGA fornisce interamente UHDs per il controllo del downconversion digitale e upconversion digitale, frequenza fine che sintonizzano ed alcuni altri blocchi funzionali di DSP. Gli utenti possono approfittare dello spazio di riserva del Kintex-7 ricco di risorse FPGA, più la struttura dello sviluppo di RFNoC di sostegno da USRP, per sviluppare e implementare il loro proprio DSP che elabora i moduli.

Il USRP-LW 2954 offre varie interfacce ad alta velocità per scegliere da. Sul pannello del dispositivo, il porto di Gigabit Ethernet è uno dei modi più semplici e più comunemente usati collegarsi. Per le applicazioni con la larghezza di banda estesa e la latenza bassa, quali gli studi di PHY/MAC, il USRP-LW 2954 fornisce un'interfaccia bus efficiente PCIe x4 per questa operazione deterministica. Quando l'applicazione usa la registrazione o il multi-nodo della rete che elabora, un porto da 10 gigabit è la migliore scelta.

Il USRP-LW 2954 comprende molte caratteristiche supplementari che aiuteranno alcune altre applicazioni senza fili. Per esempio, nella progettazione di FPGA, il 1GB DDR3 sulla scheda madre può essere utilizzato come bufferizzazione e archiviazione di dati di dati. Il GPSDO interno fornisce il riferimento di alta precisione di frequenza una volta sincronizzato al sistema di GPS con un ritardo di sincronizzazione di di meno che 50ns. Permette che l'utente controlli le componenti esterne quali gli amplificatori ed i commutatori attraverso l'interfaccia di GPIO, input di sostegno quali gli inneschi di evento e che osservano mettono a punto i segnali. Il USRP-LW 2954 inoltre include un adattatore interno di JTAG che permette che gli sviluppatori carichino e mettano a punto facilmente le nuove immagini di FPGA.
