Sistema di modulazione di MIMO-OFDM

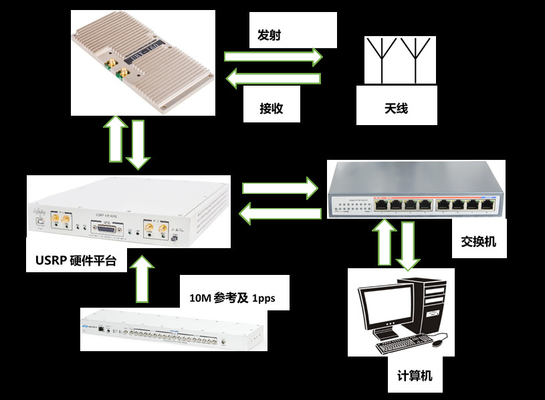

Sulla base del USRP-LW X310 ed il bordo di figlia di rf UBX-LW 160M, un sistema di 4x4 MIMO-OFDM è stato sviluppato con successo. Lo schema a blocchi del collegamento del sistema è indicato nella la seguente figura:

Il principio di attivazione del sistema è indicato nella la seguente figura:

• Il computer host esegue la codifica spatio-temporale di dati e la modulazione di OFDM per generare i dati di modulazione di banda di base;
• Il computer host passa i dati tramite un commutatore di gigabit a due USRP-LW X310s per più ulteriore trasformazione: primo upconversion digitale e poi attraverso DAC Transformation, che converte un segnale numerico in segnale analogico;
• Il bordo di figlia converte il segnale in banda base in frequenza specificata dal upconversion e poi l'antenna invia il segnale fuori;
• L'antenna al lato sbagliato riceve un segnale nell'ambiente elettromagnetico,
• Il bordo di figlia ai downconverts del lato sbagliato il segnale elettrico, converte il segnale elaborato in analogico-digitale dall'ADC nel USRP-LW X310 e poi lo invia a FPGA per il downconversion digitale e poi passa i dati elaborati tramite il commutatore passato al computer host per più ulteriore trasformazione;
• Il computer host decomprime il segnale BYDM, decodifica la codifica spatio-temporale e recupera i dati di banda di base
