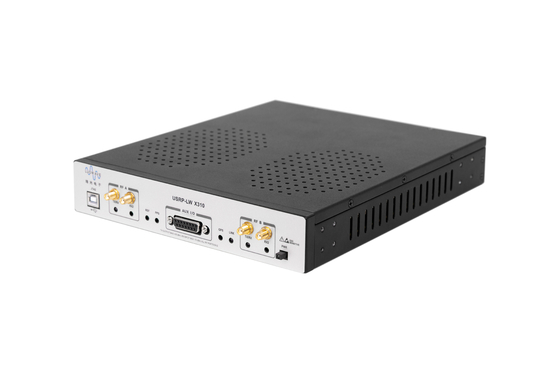

Alte prestazioni, periferica radio software universale USRP-LW X310

Visualizzazione del prodotto

X310 è una piattaforma SDR ad alte prestazioni e scalabile. L'architettura combina due slot di daughterboard di larghezza di banda estesa che coprono 0 6 GHz con una larghezza di banda di base fino a 160 MHz,opzioni multiple di interfaccia ad alta velocità (PCIe), dual 10 GigE, dual 1 GigE), e un grande FPGA Kintex-7 in un comodo form factor 1U a metà larghezza da desktop o da rack.

Caratteristiche principali

1Al centro dell'USRP-LW X310, l'XC7K410T FPGA fornisce connettività ad alta velocità tra tutti i principali componenti all'interno del dispositivo, inclusi frontend radio, interfacce host e memoria DDR3.

2Il core FPGA predefinito fornito con UHD fornisce tutti i blocchi funzionali per la conversione digitale verso il basso e verso l'alto, sintonizzazione a frequenza fine,e altre funzioni DSP che consentono di essere intercambiabile con altri dispositivi USRP utilizzando l'architettura UHD.

3Il grande Kintex-7 FPGA offre spazio aggiuntivo agli sviluppatori per incorporare blocchi DSP personalizzati ed è compatibile con un gran numero di framework di sviluppo supportati da USRP,architetture di riferimento, e progetti open source.

Riassunto del prodotto:

L'USRP-LW X310 offre una varietà di interfacce ad alta velocità tra cui scegliere.Per applicazioni con larghezza di banda estesa e bassa latenza, come la ricerca PHY/MAC, il LW X310 fornisce un'efficiente interfaccia bus PCIe x4 per questa operazione deterministica.Le porte 10G sono la scelta miglioreL'USRP-LW X310 include molte funzionalità aggiuntive che aiuteranno con alcune altre applicazioni wireless.1GB DDR3 sulla scheda madre può essere utilizzato come buffering dati e di archiviazione datiIl GPSDO interno opzionale fornisce un riferimento di frequenza altamente accurato quando sincronizzato con un sistema GPS con un ritardo di sincronizzazione inferiore a 50ns.Consente all'utente di controllare componenti esterni come amplificatori e interruttori attraverso l'interfaccia GPIOL'USRP-LW X310 include anche un adattatore JTAG interno che consente agli sviluppatori di caricare e debuggare facilmente nuove immagini FPGA.

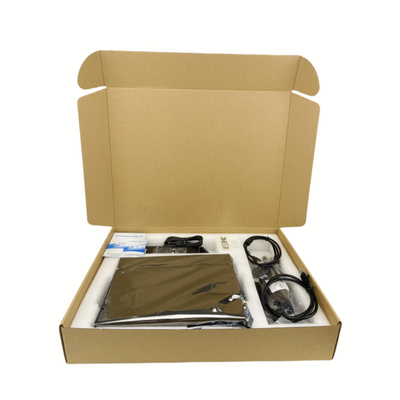

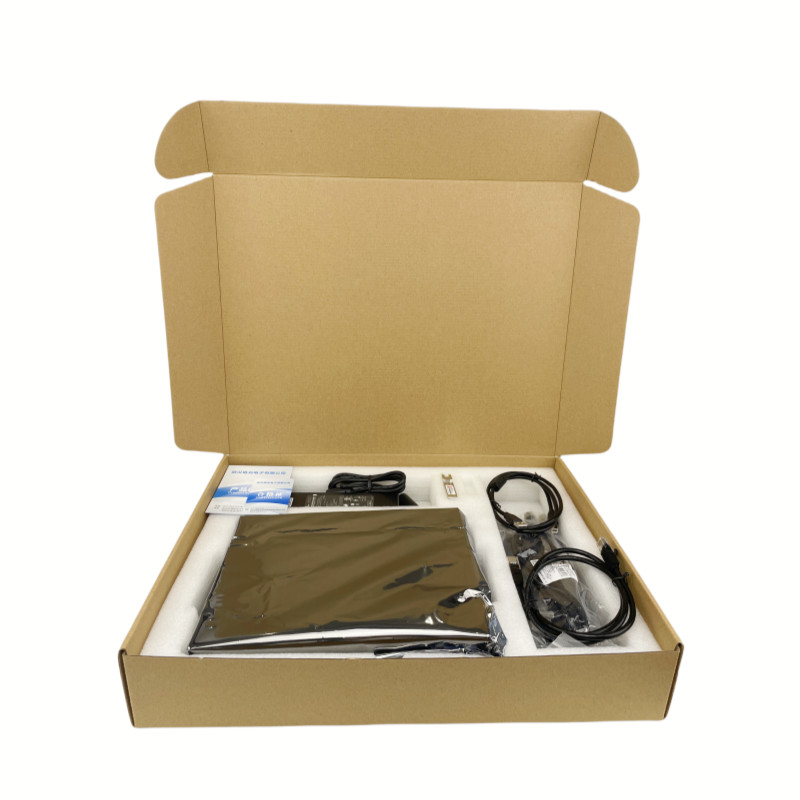

Questo equipaggiamento comprende:

1. USRP-LW X310

2. Porta di rete Gigabit

3. Adaptatore SFP+Gigabit

4. Fornitura di energia

5. cavo USB2.0JTAG

6. Quattro cavi SMA-Bulkhead

Prova dell'USRP-LW X310

Il rapporto di prova di X310 e 3 daughterboards ((WBX, SBX, UBX) può essere visto nei dettagli di daughterboards
