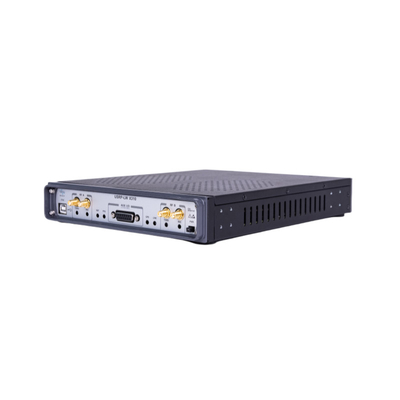

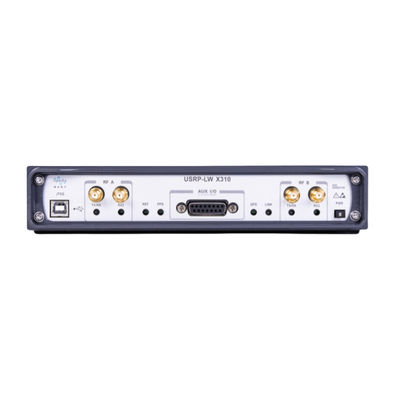

Ettus USRP X310 Compatibile.

Name: Ettus USRP X310 Compatibile.
Brand: Wuhan Tabebuia Technology Co., Ltd.
SKU: USRP-LW X310
Price: 255.00 USD
Availability: InStock

Marchio:	Luowave
Numero di modello:	USRP-LW X310
Moq:	1 pezzo
prezzo:	$10,500.00
Tempo di consegna:	Merce a pronti o 30 giorni
Condizioni di pagamento:	T/T

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Intervallo di frequenza:

RF DC-6GHz

Larghezza di banda:

160 MHz BW ciascuno

Canale:

2T2R

FPGA:

Xilinx Kintex-7 XC7K410T

Imballaggi particolari:

Scatola di carta\ Cartone di carta

Capacità di alimentazione:

1 pezzo

Evidenziare:

Luowave USRP X310

USRP X310 ad alte prestazioni

Ettus USRP X310

Descrizione del prodotto

L'USRP-LW X310 è un avanzato sistema radio software-defined (SDR) progettato per la ricerca di comunicazione wireless all'avanguardia.che consente l'elaborazione del segnale ad alta velocità e l'integrazione senza soluzione di continuità con i componenti RF, moduli di memoria e interfacce host.

Le funzionalità chiave includono la conversione digitale verso il basso (DDC), la conversione digitale verso l'alto (DUC) e la regolazione della frequenza di precisione, tutte supportate dal framework software UHD.Gli ingegneri possono sfruttare le potenti risorse di elaborazione di FPGA insieme al kit di strumenti RFNoC (RF Network-on-Chip) per sviluppare soluzioni DSP specializzate per diverse applicazioni wireless.

Questa piattaforma è ottimizzata per la flessibilità, consentendo ai ricercatori di implementare in modo efficiente algoritmi di elaborazione del segnale personalizzati.

Caratteristiche

due slot per schede di distribuzione RF a banda larga
La selezione delle schede figlie copre DC a 6 GHz e 160 MHz BW ciascuno
Xilinx Kintex-7 XC7K410T FPGA per l'elaborazione del segnale digitale
14 bit 200 MS/s ADC, 16 bit 800 MS/s DAC
PCIe, doppie interfacce ad alta velocità 10G e 1G
Fattore di forma 1U a metà larghezza per uso su desktop o su rack

Strumenti di sviluppo sostenuti

GNU Radio
Matlab
LabView
UHD

Specificità

Input di tensione continua	12V	Dispositivi per la riproduzione (In abbinamento con UBX-LW 160)	-35/50 dBc
Consumo di energia	45 W	1GHz@10KHz Rumore di fase	-108 dBc/Hz
Tasso di campionamento ADC (massimo)	200 MSps	3.6GHz@10KHz Rumore di fase	-102 dBc/Hz
Risoluzione ADC	14 bit	Potenza di uscita di 1 GHz	20 dBm
Tasso di campionamento DAC	800 MSps	2Potenza di uscita di.4 GHz	20 dBm
Risoluzione del DAC	16 bit	5Potenza di uscita a.8 GHz	7 dBm
Trasferimento massimo	200 MSps	IIP3	0dB
Tasso con l'ospite (16b)	200 MSps	IIP3	0dB
Precisione dell'oscillatore locale	2.5 ppm	Figura del rumore	8 dB
Precisione GPSDO sbloccata	20 pppb	Peso	2.5 kg
Dimensione	2922,54,5 cm

Documentazione

I punti salienti

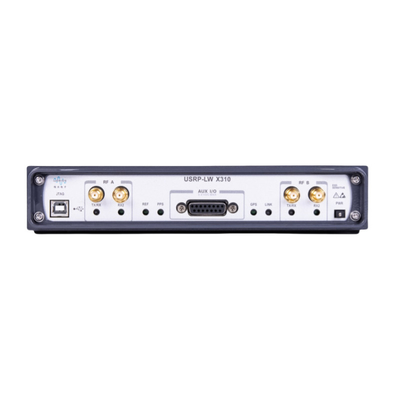

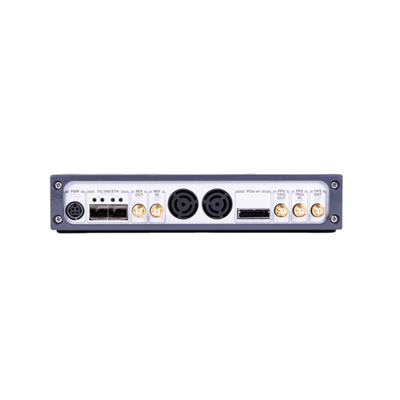

Progettazione di interfacce multiple ad alta velocità

L'USRP-LW X310 offre una varietà di interfacce ad alta velocità da selezionare.o elaborazione multi-nodo, ecc., offre diverse opzioni di interfaccia.

Ettus USRP X310 Compatibile. 0

FPGA ad alte prestazioni programmabili dall'utente (XC7K410T)

Il Kintex 7-410T FPGA offre significativi vantaggi parametrici, fornendo un valore sostanziale alle sue prestazioni.fornire robuste capacità di elaborazione del segnale per gestire in modo efficiente algoritmi di comunicazione complessi (come OFDM e MIMO)In secondo luogo, i suoi 16 ricevitori ad alta velocità a 12,5 Gb/s supportano la trasmissione multicanale di dati ad elevato throughput.soddisfare le esigenze di elaborazione del segnale in tempo reale.

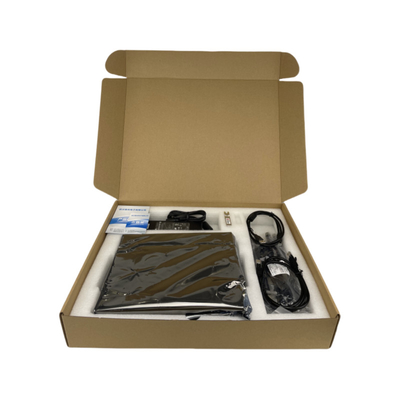

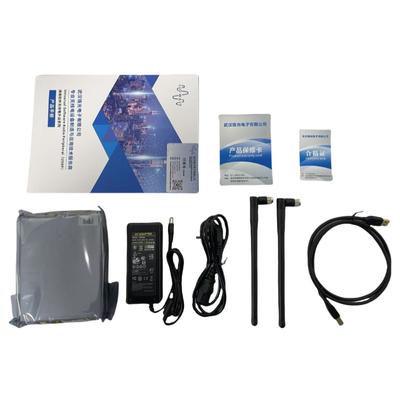

Lista di imballaggio

Ettus USRP X310 Compatibile. 2

Confronto dei DSP USRP

P/N	USRP-LW X310	USRP-LW N321	USRP-LW N310	USRP-LW N210	USRP-LW E310	USRP-LW B210	USRP-LW B205 (modulo)	USRP-LW B205 (Board)
Immagine
Intervallo di frequenza	DC-6GHz	3 MHz-6 GHz	10 MHz-6 GHz	DC-6GHz	70 MHz-6 GHz
RF Daughterboard	Sostenere due filiali	Connessione a un dispositivo di comando	Connessione a un dispositivo di comando	Sostenere un'unica Daughterboard	Non supportato
Larghezza di banda massima	160 MHz ciascuno	200 MHz ciascuno	100 MHz ciascuno	Larghezza di 8 bit:80 MHz Larghezza di 16 bit:25 MHz	56 MHz ciascuno
Canali NO.	2T2R	2T2R	4T4R	1T1R	2T2R	2T2R	1T1R	1T1R
ADC/DAC	ADC: ADS62P48 14 bit, velocità di campionamento configurabile: 184.32, 200 MS/s DAC: AD9146 16 bit, velocità massima di campionamento di 800 MS/s	ADC:AD9695B velocità di campionamento configurabili a 14 bit: 200, 245,76 e 250 ms/s DAC:DAC37J82 16 bit, velocità di campionamento configurabile: 200, 245,76 e 250 ms/s	AD9371 ADC: 16-bit, velocità di campionamento configurabili: 122.88, 125 e 153,6 ms/s DAC: 14 bit, velocità di campionamento configurabili: 122.88, 125 e 153,6 ms/s	ADC:ADS62P42 14 bit 100 MS/s DAC:AD9777 16 bit 400 MS/s	AD9361 ADCs:12-bit 61.44MS/s DACs:12-bit 61.44MS/s		AD9364 ADCs:12位61.44MS/s DAC: 12 posti 61,44 ms/s
Modello FPGA	Xilinx Kintex-7 XC7K410T	Xilinx Zynq-7100 SoC FPGA	Xilinx Zynq-7100 SoC FPGA	Xilinx Spartan XC3SD3400	Xilinx Zynq 7020 SoC FPGA	Xilinx Spartan 6 XC6SLX150	Xilinx XC7AT200	Xilinx Artix 7
Interfaccia dati	GigE Porto,Port 10GbE, PCIE x4	GigE Porto,Port 10GbE, QSFP ((2*10G) ,A-USB, micro-US	GigE Porto,Port 10GbE, A-USB, micro USB	Porta Ethernet Gigabit	Porta Ethernet, USB2.0	USB3.0
Dimensione (mm)	29022545	38022045	42522045	22516562	1336826	17912748	1076520	104*57
Prezzo unitario	9999	23999	17999	3699	5999	2199	2199	599

Fabbricazione in cui sono utilizzate le seguenti caratteristiche:

P/N	Descrizione	Immagine
LFRX/LFTX-LW	Intervallo di frequenza 0-30MHz, 30MHz BW
WBX-LW 40/120	Intervallo di frequenza 50 MHz-2,2 GHz, 40 MHz/120 MHz BW
SBX-LW 40/120	Intervallo di frequenza 400 MHz - 4,4 GHz, 40 MHz/120 MHz BW
UBX-LW 40/60	Intervallo di frequenza 10 MHz - 6 GHz, 40 MHz/160 MHz BW
TwinRX-LW	Intervallo di frequenza 10MHz-6GHz, BW 80MHz
