Dettagli:
|
| Larghezza di banda: | 40MHz | Gamma di frequenza: | 50 megahertz - 2,2 gigahertz |
|---|---|---|---|
| FPGA: | il XC7K410T | Schede figlie: | WBX-LW 40MHz |
| GPSDO: | Interno di OCXO | Interfaccia: | Un porto da 1/10 di gigabit, PCIE |
| Evidenziare: | radio definita software di 40MHz USRP,2950 radio definita software USRP,radio definita software 50MHz del 2950 del usrp |
||

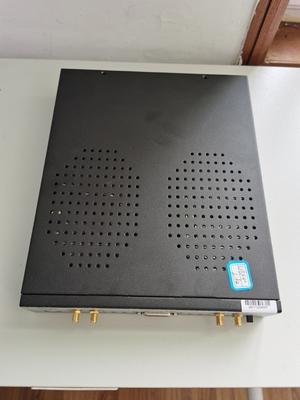

Il software ha definito la radio, 2950 di USRP-LW, 40MHz
Il 2950 di USRP-LW consiste di un USRP-LW X310, due bordi di figlia di WBX-LW 40MHz rf ed un OCXO,
L'architettura hardware del 2950 di USRP-LW combina due scanalature in espansione del bordo di figlia di larghezza di banda con una larghezza di banda di fino a 40M 50 megahertz - 2,2 gigahertz. E caratterizza le interfacce ad alta velocità multiple per scegliere da (porti di Gigabit/10, di PCIe Gigabit Ethernet) come pure un Kintex-7 ricco di risorse e utente-programmabile FPGA. Inoltre, il 2950 di USRP-LW usa un driver della multipiattaforma UHD di open source, con tantissimi strutture dello sviluppo, architetture compatibili di riferimento e progetti di open source.
Come il centro d'elaborazione digitale del 2950 di USRP-LW il XC7K410T FPGA fornisce la connettività ad alta velocità fra tutte le componenti importanti. Comprende la parte frontale di rf, l'interfaccia ospite e la memoria DDR3. Il difetto FPGA fornisce interamente UHDs per il controllo del downconversion digitale e upconversion digitale, frequenza fine che sintonizzano ed alcuni altri blocchi funzionali di DSP. Gli utenti possono approfittare dello spazio di riserva del Kintex-7 ricco di risorse FPGA, più la struttura dello sviluppo di RFNoC di sostegno da USRP, per sviluppare e implementare il loro proprio DSP che elabora i moduli.
Il corredo dell'attrezzatura del 2950 di USRP-LW include: un'unità principale del 2950 di USRP-LW, cavo di gigabit, adattatore di gigabit di SFP+, adattatore di potere, cavo di USB2.0 JTAG, radice del cavo 4 del connettore rf di SMA.
Il 2950 di TheUSRP-LW offre varie interfacce ad alta velocità per scegliere da. Sul pannello del dispositivo, il porto di Gigabit Ethernet è uno dei modi più semplici e più comunemente usati collegarsi. Per le applicazioni con la larghezza di banda estesa e la latenza bassa, quali gli studi di PHY/MAC, il X310 fornisce un'interfaccia bus efficiente PCIe x4 per questa operazione deterministica. Quando l'applicazione usa la registrazione o il multi-nodo della rete che elabora, un porto da 10 gigabit è la migliore scelta.
Il 2950 di USRP-LW comprende molte caratteristiche supplementari che aiuteranno alcune altre applicazioni senza fili. Per esempio, nella progettazione di FPGA, il 1GB DDR3 sulla scheda madre può essere utilizzato come bufferizzazione e archiviazione di dati di dati. Il GPSDO interno fornisce il riferimento di alta precisione di frequenza una volta sincronizzato al sistema di GPS con un ritardo di sincronizzazione di di meno che 50ns. Permette che l'utente controlli le componenti esterne quali gli amplificatori ed i commutatori attraverso l'interfaccia di GPIO, input di sostegno quali gli inneschi di evento e che osservano mettono a punto i segnali. Il 2950 di USRP-LW inoltre include un adattatore interno di JTAG che permette che gli sviluppatori carichino e mettano a punto facilmente le nuove immagini di FPGA.
