Dettagli:
|

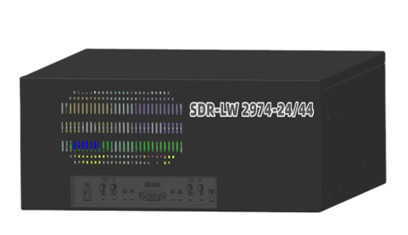

Software indipendente Apparecchiature radio SDR-LW 2974-24/44
SDR-LW 2974 - 24/44 è l'ultimo prodotto sviluppato da Wuhan Luowave SDR basato sulla classica apparecchiatura radio SDR-LW 2974. La frequenza di trasmissione e ricezione è aumentata a 24 GHz / 44 GHz, pur ereditando tutte le funzioni e i vantaggi del primo.
Introduzione al prodotto
SDR-LW 2974 - 24/44 è costituito da un processore integrato, FPGA e front-end RF.Questo prodotto è dotato di processore Intel i7 integrato, SSD da 500 GB, memoria da 16 GB.Copertura di frequenza da 10 MHz a 24 GHz/44 GHz, larghezza di banda fino a 160 MHz.Sono disponibili diverse interfacce opzionali ad alta velocità (porte PCIe, Gigabit Ethernet e 10 Gigabit Ethernet) e un Kintex-7 FPGA ricco di risorse e programmabile dall'utente.Come tutti i dispositivi USRP, questo dispositivo utilizza un driver UHD multipiattaforma open source che supporta la maggior parte delle applicazioni e dei framework SDR come GNU Radio, Matlab e LabView.
Tipici scenari applicativi
I nuovi prodotti della serie di onde millimetriche Luowave possono supportare: applicazione 5G FR2;Generazione e analisi di segnali vettoriali;Applicazioni di comunicazione satellitare;Applicazioni di misurazione del canale;Applicazione integrata per la consapevolezza della comunicazione.
Applicazioni 5G FR2:
Generazione e analisi del segnale vettoriale:
Applicazioni di comunicazione satellitare:
Applicazione di misurazione del canale:
Applicazione integrata della percezione della comunicazione:
Caratteristica principale
| Processore i7 con Linux RTOS | Interfaccia JTAG |
| Interfaccia PCIe Gen 2 x4 | |
| SSD da 500 GB, RAM da 16 GB | Quattro porte USB 3.0 |
| Copertura di frequenza 10MHz-6GHz | Doppie porte SPF+ |
| Fino a 160 M di larghezza di banda istantanea per canale | FPGA Xilinx Kintex-7 integrato |
| Supporta due trasmissioni e due ricevitori contemporaneamente | Supporta il riferimento di clock esterno e il riferimento temporale PPS |
| Framework di sviluppo FPGA RFNoC | Supporta GNU Radio, Matlab, LabView |
Computer industriale
| processore | Intel I7 9700 |
| Scheda di memoria | 16G |
| SFP | 10 Gbps |
| Cavo PCIe | PCIe Gen 2x4 |
| RJ45 | 1 Gbps |
FPGA e banda base
| FPGA | Kintex-7 XC7K410T |
| DRAM | 1G |
| Risoluzione dell'ADC | 14bit |
| Risoluzione DAC | 16bit |
| Frequenza di campionamento dell'ADC | 200M/S |
In qualità di core di elaborazione digitale dell'SDR-LW 2974 - 24/44, l'FPGA Xilinx Kintex-7 fornisce connettività diretta ad alta velocità a tutti i componenti principali, inclusi il front-end RF, l'interfaccia host e la memoria DDR3.L'FPGA predefinito fornisce tutti gli UHD per la conversione digitale verso il basso e la conversione digitale verso l'alto, la sintonizzazione fine della frequenza e alcuni altri blocchi funzionali DSP.Gli utenti possono sviluppare e implementare i propri moduli di elaborazione DSP utilizzando l'abbondante spazio di riserva FPGA e il framework di sviluppo supportato da USRP.
Indice RF
| Trasmissione | Ricezione | ||
| numero di canali | 2 | numero di canali | 2 |
| Intervallo di frequenze | 10MHz-24GHz/44GHz | Intervallo di frequenze | 10MHz-24GHz/44GHz |
| passo di frequenza | meno di 1KHz | passo di frequenza | meno di 1KHz |
| massima potenza di uscita | 10dBm | massima potenza in ingresso | -15dBm |
| Guadagna portata | 31,5 dB | Guadagna portata | 37,5 dB |
| Guadagna passo | 0,5 dB | Guadagna passo | 0,5 dB |
| Massima larghezza di banda in tempo reale | 160MHz | Massima larghezza di banda in tempo reale | 160MHz |
| Figura del rumore | 9 dB | ||
Potenza
| Voltaggio | 220V |
| attuale | 2 A max |
dintorni
| Temperatura di lavoro | 0-50℃ |
| quota massima | 2000 m |
| umidità | 10%-90% (senza condensa) |
| Ambiente | dentro fuori |
dimensione della struttura
| dimensione fisica | 44 * 32,8 * 13,3 cm |
| Peso (SDR-LW 2974-24) | 9,3 kg |
| Peso (SDR-LW 2974-44) | 10,2 kg |
Accessori
Gli accessori SDR-LW 2974-24/44 includono un cavo di alimentazione, quattro antenne omnidirezionali, un cavo di rete standard, un cavo da DP a HDMI, un modulo SFP, un cavo dati USB, un set di tastiera e mouse standard, un monitor (scegliere uno dei monitor LCD o tablet).
Software preinstallato gratuito:
| Ambiente software preinstallato | Ubuntu, UHD, Radio GNU | |
| Esercitazione sull'utilizzo dell'USRP | Video, Manuali | |
| Custodia DEMO per Gnuradio | Modulazione analogica, modulazione digitale, rilevamento dello spettro, ricetrasmettitore di segnale a tono singolo, radio | |
| Semplice sistema di comunicazione della stazione base 4G-LTE basato su SRSlte | ||
| sistema di trasmissione video | ||
| Sistema di ricezione del segnale dell'aviazione civile ADS-B | ||
| Alcuni altri corsi di insegnamento | "Principi di comunicazione" | Sorgente di comunicazione, sorgente analogica, esperimento sorgente digitale |
| Modello di canale: AWGN , esperimento di canale in dissolvenza | ||
| Sistema di modulazione analogico: esperimenti di modulazione e demodulazione AM, DSB | ||
| "Comunicazione mobile" | Esperimento di modulazione e demodulazione GMSK, 8PSK | |
| "Elaborazione del segnale digitale" | La generazione del segnale orario discreto e il suo funzionamento di base | |
| "Radio software" | Rappresentazione complessa del segnale in banda base in quadratura digitale e modello base di demodulazione in quadratura | |
| Video ufficiale dell'applicazione sul sito web | ||
Software opzionale a pagamento:
| direzione della comunicazione mobile | Sistema di acquisizione RF 5G |
| Stazione base analogica 5G e sistema terminale | |
| Stazione base analogica 4G e sistema terminale | |
| Sistema MIMO | |
| Comunicazione asincrona CDMA | |
| emulazione del canale | |
| Collegamento dati tattico Sistema di simulazione Link11 | |
| Radar e rilevamento | sistema antidrone |
| software radar | |
| Sistema di trasmissione e analisi del segnale | Sistemi di registrazione e riproduzione RF |
| Sistema di analisi dello spettro | |
| Trasmissione video OFDM MIMO | |
| Comunicazioni satellitari | Sistema di simulazione GNSS |
| Corsi | "Principi di comunicazione" |
| "Comunicazione mobile" | |
| "Elaborazione del segnale digitale" | |
| "Radio software" | |
| "Principio radar" |
App Store LUOWAVE:
"LUOWAVE App Store" è la piattaforma software applicativa di LUOWAVE.Sulla piattaforma è presente un gran numero di software applicativi sviluppati dalla stessa Luowave e da terze parti, tra cui comunicazione wireless, radar e rilevamento, test e misurazione wireless, telerilevamento e navigazione, piattaforma didattica e altri campi.Tutto il software applicativo sulla piattaforma è sviluppato sulla base della piattaforma radio software Luowave e, eseguiremo rigorosamente procedure di test e controllo di qualità per garantire che il software sia stabile e affidabile allo stesso tempo.L'appstore Luowave sarà continuamente aggiornato che il software su cui è il più nuovo e il più ottimizzato.
La maggior parte degli utenti di software radio può cercare e scoprire le applicazioni di cui ha bisogno su questa piattaforma, eliminando il tempo e lo sforzo necessari per sviluppare il proprio software.App diamo il benvenuto a tutti gli sviluppatori che desiderano fornire il proprio software applicativo a questa piattaforma.E li aiuteremo a sfruttare appieno la nostra nuova tecnologia hardware nella fase di sviluppo del software.
App Store interfaccia dell'applicazione
