USRP-LW B205-I∙ ArtixTM 7 100T FPGA 70MHz-6GHz Rango di frequenza 56MHz Larghezza di banda 1T1R USRP SDR

Name: USRP-LW B205-I∙ ArtixTM 7 100T FPGA 70MHz-6GHz Rango di frequenza 56MHz Larghezza di banda 1T1R USRP SDR
Brand: Wuhan Tabebuia Technology Co., Ltd.
SKU: USRP-LW B205-I
Price: 975.00 USD
Availability: InStock

Marchio:	Luowave
Numero di modello:	USRP-LW B205-I
prezzo:	$975.00

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Place of Origin:

China

Frequency Range:

70 MHz-6 GHz

Bandwidth:

56 MHz Each

Channel:

1T1R

Connector:

USB3.0

FPGA:

Artix™ 7 XC7A 100T

Weight:

0.04kg

Size:

10.4 × 5.7 cm

Evidenziare:

Larghezza di banda di 56 MHz USRP-LW B205-I

100T FPGA USRP-LW B205-I

70 MHz-6 GHz USRP-LW B205-I

Descrizione del prodotto

Visualizzazione

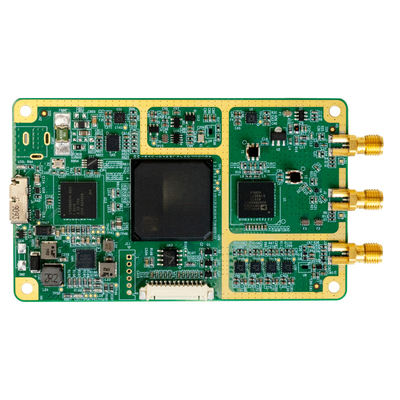

L'USRP-LW B205-I è un'apparecchiatura radio compatta di livello consumer definita dal software.Questo dispositivo dispone di un programmabile Xilinx ArtixTM 7 XC7A 100T FPGA e un front-end di trasmissione utilizzando ADI AD9364 RF circuito integrato, rendendolo un trasmettitore 1T1R più efficace.

Caratteristiche

gamma RF da 70 MHz a 6 GHz
56 MHz larghezza di banda massima in tempo reale e 61,44 msps tasso di campionamento di riferimento
L' open source UHD supporta più framework
Richiede UHD 3.9.2 o supporto per versioni di driver più recenti
Supporto alla connessione USB 3.0 ad alta velocità, alimentazione USB
Interfaccia comune GPIO e capacità di debug JTAG
Supporto di clock di riferimento a 10 MHz o versione di sincronizzazione PPS fino a
Supporto XILINX VIVADO 2019.2

Strumenti di sviluppo sostenuti

GNU Radio
Matlab
UHD
Visualizzazione di laboratorio

Specificità

Input di tensione continua	5V	Tasso di campionamento ADC (massimo)	61.44 MSps
IIP3	-21 dBm	Risoluzione ADC	12 bit
Potenza di uscita	> 10 dBm	Tasso di campionamento DAC	61.44 MSps
Figura del rumore	< 8,5 dB	Risoluzione del DAC	12 bit
Precisione dell'oscillatore locale	± 2,0 ppm	Tasso massimo di trasferimento con host (16b)	61.44 MSps
Dimensione	100,4 × 5,7 cm	Peso	00,04 kg

Confronto dei DSP USRP

P/N	USRP-LW X310	USRP-LW N321	USRP-LW N310	USRP-LW N210	USRP-LW E310	USRP-LW B210	USRP-LW B205 (modulo)	USRP-LW B205 (Board)
Immagine
Intervallo di frequenza	DC-6GHz	3 MHz-6 GHz	10 MHz-6 GHz	DC-6GHz	70 MHz-6 GHz
RF Daughterboard	Sostenere due filiali	Connessione a un dispositivo di comando	Connessione a un dispositivo di comando	Sostenere un'unica Daughterboard	Non supportato
Larghezza di banda massima	160 MHz ciascuno	200 MHz ciascuno	100 MHz ciascuno	Larghezza di 8 bit:80 MHz ciascuno Larghezza di 16 bit:25 MHz ciascuno	56 MHz ciascuno
Canali NO.	2T2R	2T2R	4T4R	1T1R	2T2R	2T2R	1T1R	1T1R
ADC/DAC	ADC: ADS62P48 14 bit, velocità di campionamento configurabile: 184.32, 200 MS/s DAC: AD9146 16 bit, velocità massima di campionamento di 800 MS/s	ADC:AD9695B velocità di campionamento configurabili a 14 bit: 200, 245,76 e 250 ms/s DAC:DAC37J82 16 bit, velocità di campionamento configurabile: 200, 245,76 e 250 ms/s	AD9371 ADC: 16-bit, velocità di campionamento configurabili: 122.88, 125 e 153,6 ms/s DAC: 14 bit, velocità di campionamento configurabili: 122.88, 125 e 153,6 ms/s	ADC:ADS62P42 14 bit 100 MS/s DAC:AD9777 16 bit 400 MS/s	AD9361 ADCs:12-bit 61.44MS/s DACs:12-bit 61.44MS/s		AD9364 ADCs:12位61.44MS/s DAC: 12 posti 61,44 ms/s
Modello FPGA	Xilinx Kintex-7 XC7K410T	Xilinx Zynq-7100 SoC FPGA	Xilinx Zynq-7100 SoC FPGA	Xilinx Spartan XC3SD3400	Xilinx Zynq 7020 SoC FPGA	Xilinx Spartan 6 XC6SLX150	Xilinx XC7AT200	Xilinx Artix 7
Interfaccia dati	GigE Porto,Port 10GbE, PCIE x4	GigE Porto,Port 10GbE, QSFP ((2*10G) ,A-USB, micro-US	GigE Porto,Port 10GbE, A-USB, micro USB	Porta Ethernet Gigabit	Porta Ethernet, USB2.0	USB3.0
Dimensione (mm)	29022545	38022045	42522045	22516562	1336826	17912748	1076520	104*57
Prezzo unitario	9999	23999	17999	3699	5999	2199	2199	599

Chi siamo noi?

Prodotti di radiotecnologia e soluzioni per software leader in Cina Dal 2012, i prodotti in vendita includono:

SDR modulare USRP-LW, filiere RF
SDR integrati SDR-LW
Prodotti della serie COUNTER-UAV

USRP-LW B205-I∙ ArtixTM 7 100T FPGA 70MHz-6GHz Rango di frequenza 56MHz Larghezza di banda 1T1R USRP SDR 8

Perché noi?

USRP-LW B205-I∙ ArtixTM 7 100T FPGA 70MHz-6GHz Rango di frequenza 56MHz Larghezza di banda 1T1R USRP SDR 9

Contattaci

Non esitate a contattarmi per ulteriori informazioni.
