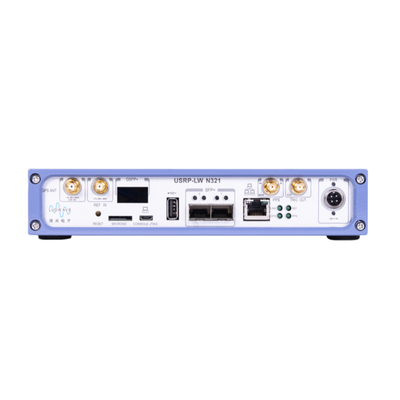

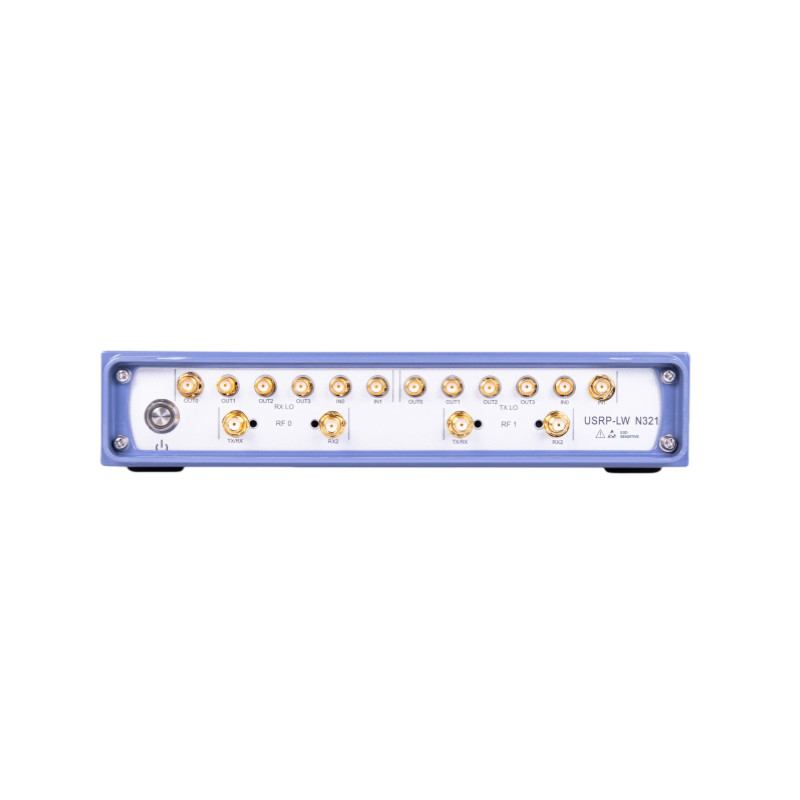

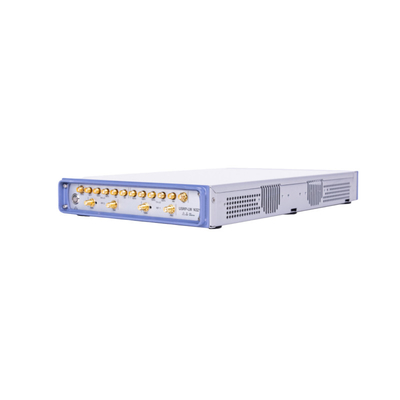

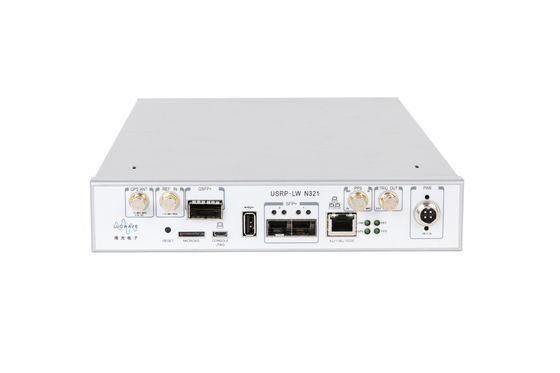

Periferico radio software universale USRP-LW N321

Visualizzazione del prodotto

USRP-LW N321 è un SDR di rete che fornisce affidabilità e tolleranza ai guasti per l'implementazione in sistemi wireless distribuiti e su larga scala.Questo è un SDR ad alte prestazioni che fornisce 2 canali RX e 2 TX in una dimensione RU di metà larghezzaOgni canale può fornire una larghezza di banda istantanea fino a 200 MHz e coprire una gamma di frequenze estesa da 3 MHz a 6 GHz.Il processore a banda base utilizza il SoC Xilinx Zynq-7100 per fornire un grande FPGA programmabile dall'utenteHa due porte SPF + e una porta QSFP +, supporta le interfacce 1 GbE, 10 GbE e Aurora e può trasmettere IQ ad alto throughput al PC ospitante o al coprocessore FPGA.L'architettura di sincronizzazione flessibile supporta il riferimento dell'orologio a 10 MHz, riferimento di tempo PPS, input TX e RX LO esterni e GPSDO, che possono realizzare una piattaforma di prova MIMO coerente di fase.

Caratteristiche principali

1.Implementazione affidabile e resistente ai guasti 2.Capacità di gestione remota 3.Operazione autonoma (incorporata) o basata su host (stream di rete) 4.Completamente integrato e assemblato (USRP N321 non supporta carte figlie intercambiabili) 5Distanza di frequenza estesa da.3 MHz a 6 GHz 6. Larghezza di banda istantanea fino a 200 MHz per canale 7.2RX,2TX 8.RX,TX Banca di filtro 9.14 bit ADC, 16 bit DAC 10. Frequenza di clock master:200,245.76250 MS / s 11. Xilinx Zynq-7100 SoC 12. Dual-core ARM Cortex-A9 800 MHz CPU 13.1 QSFP + porta 14.2 porte SFP + (1 Gigabit Ethernet, 10 Gigabit Ethernet, Aurora) 15. RJ45 ((1 GbE) 16. riferimento dell'orologio 17.PPS tempo di riferimento 18.Port esterne di ingresso e di uscita RX LO, TX LO 19.Port GPSDO 20.1 di tipo A USB 21.1 port micro-USB (console seriale, JTAG) 22.Watchdog timer 23.OpenEmbedded Linux 24.driver hardware USRP (UHD3).15.0.0 o superiore) e software open source API versione 25.RFNoCTM FPGA Development Framework

Indice tecnico:
