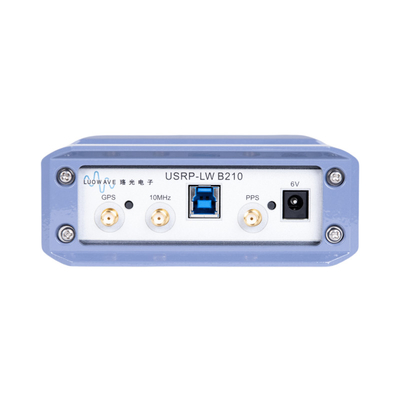

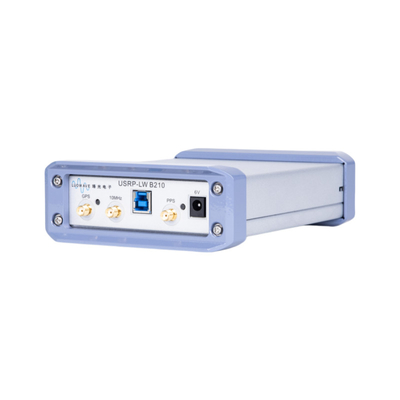

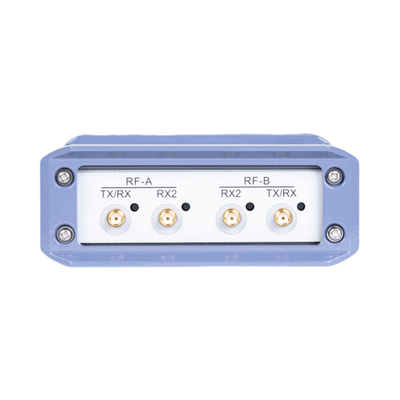

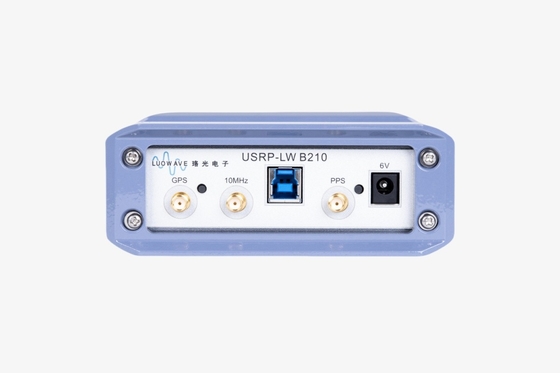

Radio definita dal software,USRP-LW B210, compatibile con ETTUS USRP B210

Visualizzazione del prodotto

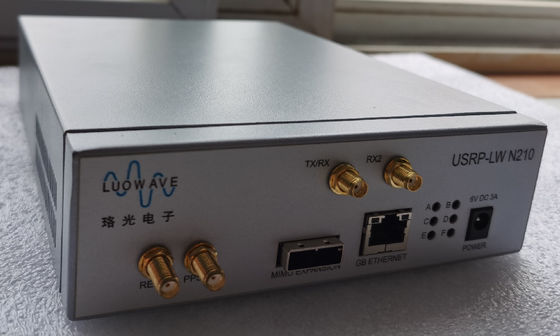

L'USRP-LW N210 fornisce capacità di elaborazione ad alta larghezza di banda e a alto range dinamico.USRP-LWL'architettura del prodotto comprende un Xilinx® Spartan® 3A-DSP 3400 FPGA, 100 MS/s dual ADC,400 MS/s connessione DAC e Gigabit Ethernet dual per lo streaming di dati da e verso i processori hostUn design modulare consente all'USRP N210 di operare da DC a 6 GHz, mentre una porta di espansione consente l'uso di un numero di porte di amplificazione.USRP-LWI dispositivi della serie N210 devono essere sincronizzati e utilizzati in una configurazione MIMO.USRP-LWN210 può trasmettere fino a 50 MS/s da e verso le applicazioni host.L'FPGA offre anche la possibilità di elaborare fino a 100 MS/s sia nella direzione di trasmissione che in quella di ricezioneIl firmware FPGA può essere ricaricato tramite l'interfaccia Gigabit Ethernet.

IlUSRP-LWN210 è una versione migliorata dell'USRP N200 che include un FPGA più grande.aumentare la capacità massima di elaborazione fino a 100 MS/s in entrambe le direzioni, offrendo al contempo potenziali miglioramenti della latenza di elaborazione.

Caratteristiche principali:

1. velocità di trasmissione massima: 50 ms/s

2. connessione Gigabit Ethernet

3. connessione via cavo MIMO basata su un solo singolo collegamento trasmettitore per USRP-LW N210, quindi la costruzione MIMO deve essere costruita da due o più USRP-LW N210

4. elaborazione di FPGA a bordo

5.FPGA:Xilinx Spartan XC3SD3400A

6. ADCs:14 bit- 100 MS/s

7DAC: 16 bit - 400 MS/s

8. Capacità di bloccare un orologio di riferimento esterno da 5 o 10 MHz

9. Servoorologio GPS interno opzionale USRP-LW N210 GPSDO

Funzionamento dettagliato:

Un design modulare consente all'USRP-LW N210 di operare da DC a 6 GHz, mentre una porta di espansione consente di sincronizzare e utilizzare più dispositivi della serie USRP-LW N210 in una configurazione MIMO.Un modulo GPSDO opzionale può anche essere utilizzato per disciplinare l'orologio di riferimento USRP-LW N210 entro 0.01 ppm dello standard GPS mondiale. L'USRP-LW N210 può trasmettere fino a 50 MS/s da e verso le applicazioni host. Gli utenti possono implementare funzioni personalizzate nel tessuto FPGA,o nel softcore RISC a 32 bit di bordoL'USRP-LW N210 fornisce un FPGA più grande dell'USRP-LW N200 per applicazioni che richiedono risorse logiche, di memoria e di DSP aggiuntive.L'FPGA offre anche la possibilità di elaborare fino a 100 MS/s sia nella direzione di trasmissione che in quella di ricezioneIl firmware FPGA può essere ricaricato tramite l'interfaccia Gigabit Ethernet.

Parametri tecnici:

Questo equipaggiamento comprende:

1. USRP-LW N210

2. 2 cavi SMA-Bulkhead

3. 1 cavo Ethernet Gigabit
