SBX-LW 40 U.S.R.P. RF Daughter Card WiMax WiFi e 2.4GHz ISM Band Transceivers

Name: SBX-LW 40 U.S.R.P. RF Daughter Card WiMax WiFi e 2.4GHz ISM Band Transceivers
Brand: Wuhan Tabebuia Technology Co., Ltd.
SKU: SBX-LW (40MHZ, 120MHZ)
Price: 240.00 USD
Availability: InStock

Marchio:	Luowave
Numero di modello:	SBX-LW (40MHZ, 120MHZ)
Moq:	1 pezzo
prezzo:	USD
Tempo di consegna:	Merce disponibile o 30 giorni
Condizioni di pagamento:	T/T

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La Cina

Imballaggi particolari:

Scatola di carta \ cartone di carta

Capacità di alimentazione:

1 pezzo

Evidenziare:

Carta WiMax USRP della figlia di rf

Carta WiMax della figlia di rf

Carta WiMax della figlia di WiFi rf

Descrizione del prodotto

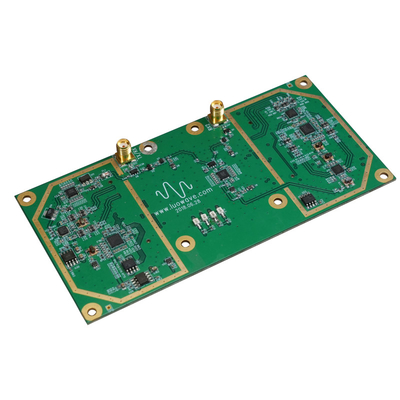

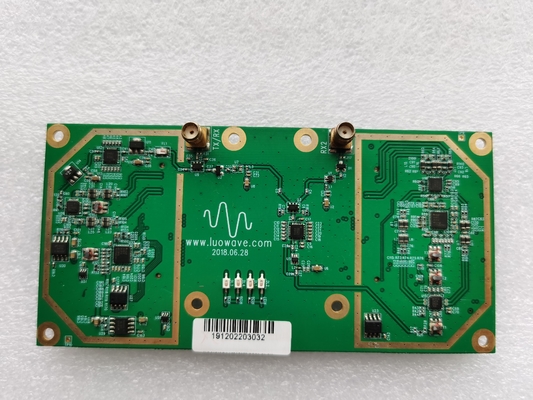

USRP Daughterboards SBX-LW 40 MHz

L'SBX è un ricevitore a banda larga che fornisce fino a 100 mW di potenza di uscita e un rumore tipico di 5 dB. Gli oscillatori locali per le catene di ricezione e trasmissione funzionano in modo indipendente,L'SBX è dotato di capacità MIMO e fornisce 40 MHz di larghezza di banda.Esempi di applicazioni includono il WiFi, WiMax, ricevitori a banda S e ricevitori a banda ISM a 2,4 GHz.

Caratteristiche principali:

1. Copertura di frequenza:400-4400 MHz Rx/Tx 2. La larghezza di banda massima del segnale comprende: 40 MHz, 120 MHz 3. Fornisce 100 mW di potenza di uscita e 5 dB di rumore.L'oscillatore locale può essere utilizzato per ricevere e trasmettere canali4. abilitato a MIMO, ideale per applicazioni che devono operare in più bande di frequenza nella gamma di frequenze da 400 a 4400 MHz 5.Le applicazioni tipiche includono il WIFI, WIMAX, ricevitori a banda S e ricevitori a banda ISM a 2,4 GHz

Descrizione funzionale:

L'SBX-LW-40 è un trasmettitore ad alta larghezza di banda che fornisce fino a 100 mW di potenza di uscita con un numero di rumore di 5 dB. Le catene di ricezione e trasmissione dell'oscillatore locale funzionano in modo indipendente,che consentono il funzionamento a doppia bandaPer coloro che desiderano accedere a una vasta gamma di applicazioni da 400 MHz a 4400 MHz, l'SBX-LW è il dispositivo SDR ideale.Trasmettitori a banda S e 2Trasmettitori ISM a banda di.4 GHz.

Prodotto compatibile:

Prova SBX-LW 40M

Descrizione dell'ambiente di prova: per i test viene utilizzata l'attrezzatura della società R&S, il modello è ZVL. Le attrezzature di prova sono USRP-LW X310 e SBX-LW 40M.I due dispositivi sono collegati direttamente da un cavo radio. Diagramma dell'ambiente di prova:

Diagramma di connessione di prova del trasmettitore a circuito aperto:

Diagramma di connessione di prova di ricezione spontanea a circuito chiuso:

Dati di prova a circuito aperto e a circuito chiuso basati su GNURADIO COMPANION: diagramma del blocco di prova GNURADIO COMPANION:

1. Suppressione del vettore e prova di rigetto dell'immagine: frequenza centrale 2,4 GHz, frequenza del segnale di banda base 10 kHz, GAIN 9dB

Frequenza centrale 2,4 GHz, Grafica massima di uscita:

Frequenza centrale 2 GHz, spettro di prova del ricevitore a circuito chiuso e grafica del dominio temporale

2. Suppressione del vettore e prova di rigetto dell'immagine: frequenza centrale 3 GHz, frequenza del segnale di banda base 10 kHz, GAIN 9 dB

Frequenza centrale 3GHz, Grafica massima di uscita:

Frequenza centrale 3 GHz, spettro di prova del ricevitore a circuito chiuso e grafica del dominio temporale

3. Suppressione del vettore e prova di rigetto dell'immagine: frequenza centrale 4 GHz, frequenza del segnale di banda base 10 kHz, GAIN 9 dB

2. Suppressione del vettore e prova di rigetto dell'immagine: frequenza centrale 3 GHz, frequenza del segnale di banda base 10 kHz, GAIN 9 dB

Frequenza centrale 4,4 GHz, grafica massima di uscita:

Misurazione del rumore di fase: frequenza centrale 1 GHz:

Non esitate a mandarci un messaggio se avete domande. Faremo del nostro meglio per fornirvi il miglior servizio.

3. Suppressione del vettore e prova di rigetto dell'immagine: frequenza centrale 4 GHz, frequenza del segnale di banda base 10 kHz, GAIN 9 dB

Frequenza centrale 4 GHz, grafica massima di uscita:

Frequenza centrale 4,4 GHz, grafica massima di uscita:
