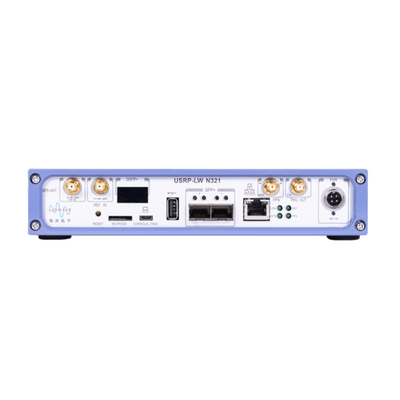

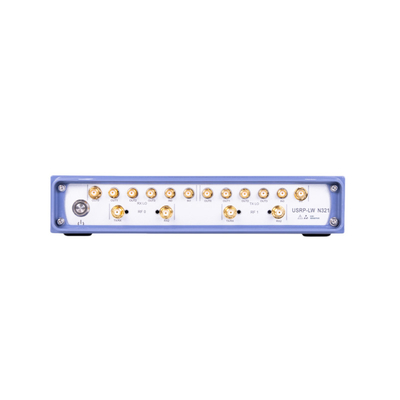

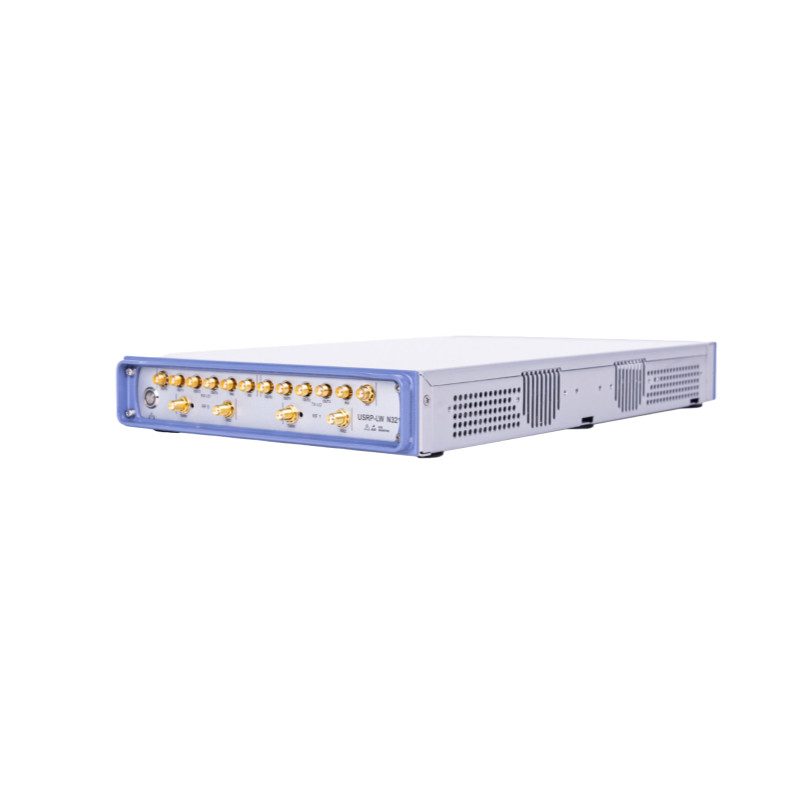

Periferico radio software universale USRP-LW N321

Visualizzazione del prodotto

L'USRP-LW N321 è un SDR ad alte prestazioni che fornisce 2 canali RX e 2 canali TX in una dimensione RU a metà larghezza.Ogni canale può fornire una larghezza di banda istantanea fino a 200 MHz e coprire un intervallo di frequenza esteso da 3 MHz a 6 GHzIl processore a banda base utilizza il SoC Xilinx Zynq-7100 per fornire un grande FPGA programmabile dall'utente. Ha due porte SPF + e una porta QSFP +, supporta interfacce 1 GbE, 10 GbE e Aurora,e può trasmettere IQ ad alta throughput al PC host o al coprocessore FPGAL'architettura di sincronizzazione flessibile supporta il riferimento di orologeria a 10 MHz, il riferimento di tempo PPS, l'ingresso TX e RX LO esterno e GPSDO, che può realizzare la piattaforma di test MIMO coerente di fase.

Caratteristiche principali

• Impiego affidabile e resistente ai guasti
• Capacità di gestione a distanza
• Funzionamento autonomo (incorporato) o basato su host (stream di rete)
• Completamente integrato e assemblato (USRP N321 non supporta carte figlie intercambiabili)
• gamma di frequenze estesa da 3 MHz a 6 GHz
• Fino a 200 MHz di larghezza di banda istantanea per canale
• 2RX,2TX
• RX,TX Banca di filtri
• ADC a 14 bit, DAC a 16 bit
• Tasso di orologeria principale:200,245.76250 MS / s
• SoC Xilinx Zynq-7100
• CPU a doppio nucleo ARM Cortex-A9 800 MHz
• 1 porta QSFP+
• 2 porte SFP+ (1 Gigabit Ethernet, 10 Gigabit Ethernet, Aurora)
• RJ45 ((1 GbE)
• Referenza orario
• Tempo di riferimento SPA
• Porte di ingresso e di uscita esterne RX LO, TX LO
• GPSDO integrato
• 1 tipo di porta USB A
• 1 porta micro-USB (console seriale, JTAG)
• Timer per cani da guardia
• OpenEmbedded Linux
• driver hardware USRP (UHD3.15.0.0 o superiore) e versione API del software open source
• RFNoCTM FPGA Framework di sviluppo

Indice tecnico:
