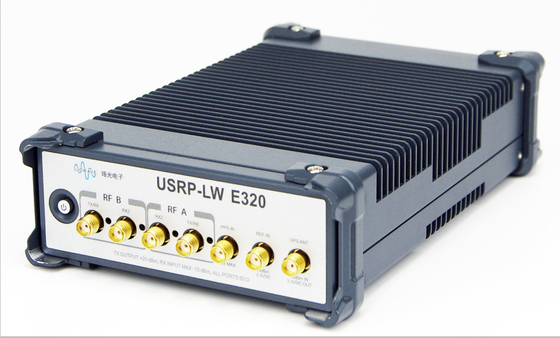

Ettus USRP E320 Compatibile. USRP-LW E320 2T2R RF 70 MHz-6 GHz 56 MHz BW Ogni ADC/DAC 12 bit USRP Software Defined Radio Device

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Evidenziare:

12 bit ADC/DAC USRP-LW E320

6 GHz USRP-LW E320

2T2R USRP-LW E320

Descrizione del prodotto

L'USRP-LW E320 è un dispositivo embedded software defined radio (SDR) ad alte prestazioni ricco di funzionalità, che incorpora aggiornamenti ottimizzati nell'elaborazione del flusso, nella sincronizzazione, nell'integrazione,recupero dei guasti, e capacità di gestione a distanza.

Caratteristiche

Fronte RF:Equipaggiato con trasmettitore RF AD9361 che supporta la configurazione 2×2 MIMO
Intervallo di frequenza:70 MHz a 6 GHz con larghezza di banda istantanea fino a 56 MHz
Unità di lavorazione:Xilinx Zynq-7045 SoC che combina l'accelerazione FPGA e la CPU ARM dual-core per modalità di funzionamento autonome o cooperative

Strumenti di sviluppo sostenuti

GNU Radio
Matlab
C/C++
Python
VIVADO

Specificità

Parametro RF		Fornitore di energia
IIP3 (a NF tipica)	-20 dBm	Corrente di tensione di ingresso CC	10-14 V,3 A
Potenza massima di uscita	> 10 dBm	Consumo di potenza massimo	30W
Figura del rumore del ricevitore	< 8,5 dB	Dimensione
Parametri del modulo di conversione		Dimensione	173 x 106 x 45 mm
Tasso di campionamento ADC (massimo)	61.44 MSps	Ambiente di lavoro
Risoluzione ADC	12 bit	Intervallo di temperatura di esercizio	0-45°C
Tasso di campionamento DAC	61.44 MSps	Intervallo di temperatura di stoccaggio	-40-85°C
Risoluzione del DAC	12 bit	Intervallo di umidità di esercizio	10%-90%
Tasso massimo di campionamento del PC ospite	61.44MS/s	Intervallo di umidità di stoccaggio	5%-95%

Confronto dei DSP USRP

P/N	USRP-LW X310	USRP-LW N321	USRP-LW N310	USRP-LW N210	USRP-LW E310	USRP-LW B210	USRP-LW B205 (modulo)	USRP-LW B205 (Board)
Immagine
Intervallo di frequenza	DC-6GHz	3 MHz-6 GHz	10 MHz-6 GHz	DC-6GHz	70 MHz-6 GHz
RF Daughterboard	Sostenere due filiali	Connessione a un dispositivo di comando	Connessione a un dispositivo di comando	Sostenere un'unica Daughterboard	Non supportato
Larghezza di banda massima	160 MHz ciascuno	200 MHz ciascuno	100 MHz ciascuno	Larghezza di 8 bit:80 MHz Larghezza di 16 bit:25 MHz	56 MHz ciascuno
Canali NO.	2T2R	2T2R	4T4R	1T1R	2T2R	2T2R	1T1R	1T1R
ADC/DAC	ADC: ADS62P48 14 bit, velocità di campionamento configurabile: 184.32, 200 MS/s DAC: AD9146 16 bit, velocità massima di campionamento di 800 MS/s	ADC:AD9695B velocità di campionamento configurabili a 14 bit: 200, 245,76 e 250 ms/s DAC:DAC37J82 16 bit, velocità di campionamento configurabile: 200, 245,76 e 250 ms/s	AD9371 ADC: 16-bit, velocità di campionamento configurabili: 122.88, 125 e 153,6 ms/s DAC: 14 bit, velocità di campionamento configurabili: 122.88, 125 e 153,6 ms/s	ADC:ADS62P42 14 bit 100 MS/s DAC:AD9777 16 bit 400 MS/s	AD9361 ADCs:12-bit 61.44MS/s DACs:12-bit 61.44MS/s		AD9364 ADCs:12位61.44MS/s DAC: 12 posti 61,44 ms/s
Modello FPGA	Xilinx Kintex-7 XC7K410T	Xilinx Zynq-7100 SoC FPGA	Xilinx Zynq-7100 SoC FPGA	Xilinx Spartan XC3SD3400	Xilinx Zynq 7020 SoC FPGA	Xilinx Spartan 6 XC6SLX150	Xilinx XC7AT200	Xilinx Artix 7
Interfaccia dati	GigE Porto,Port 10GbE, PCIE x4	GigE Porto,Port 10GbE, QSFP ((2*10G) ,A-USB, micro-US	GigE Porto,Port 10GbE, A-USB, micro USB	Porta Ethernet Gigabit	Porta Ethernet, USB2.0	USB3.0
Dimensione (mm)	29022545	38022045	42522045	22516562	1336826	17912748	1076520	104*57
Prezzo unitario	9999	23999	17999	3699	5999	2199	2199	599
