ETTUS USRP X440 SDR USRP compatibile, 8 canali, fase coerente, Xilinx Zynq UltraScale+ MPSoC, dispositivo radio definito dal software USRP

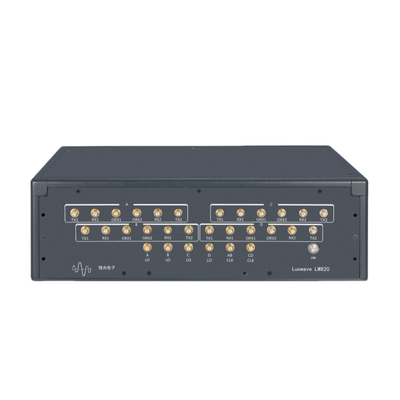

Sviluppato interamente da Wuhan Luowave Electronics, il Luowave LW820 rappresenta una soluzione SDR coerente a 8 canali all'avanguardia,integrazione del ricevitore RF ADRV9009 di ADI e del SoC Xilinx UltraScale+ ZU11EG per prestazioni superiori di elaborazione del segnaleOperando da 75 MHz a 6 GHz con 200 MHz di larghezza di banda istantanea per canale, questa piattaforma garantisce una deviazione di fase ultra-bassa (< 1°) su più unità, rendendola ideale per 5G/6G, radar,Satcom, e applicazioni di rilevamento dello spettro.

Caratteristiche

✔ Core di elaborazione ad alte prestazioni

• Xilinx ZU11EG MPSoC per l'elaborazione in banda base in tempo reale
• ADI ADRV9009 RFIC che consente il funzionamento a banda larga (75 MHz ∼6 GHz)

✔ Coherenza multicanale

• Canali 8Tx/8Rx con allineamento di fase < 1° tra i dispositivi
• Supporta l' orologio di riferimento esterno e la sincronizzazione PPS

✔ Architettura RF scalabile

• Espansione della larghezza di banda per l'integrazione del sistema mmWave
• 200 MHz BW istantaneo/canale per segnali a banda larga

✔ Interfacce dati ad alta velocità

• PCIe e Gigabit Ethernet per lo streaming ad alta throughput
• GPIO & JTAG per il controllo hardware e il debug

✔ Supporto all'ecosistema software

• Compatibile con GNU Radio, MATLAB, LabVIEW
• API flessibile per lo sviluppo di algoritmi DSP personalizzati

Diagramma di blocco

Compatibilità del software

Supporta GNU Radio, LabVIEW, MATLAB e altri framework di sviluppo.

Test di sincronizzazione di fase

Il Luowave LW820 contiene 4 pezzi di ADRV9009.con una capacità di accensione superiore a 50 W,Questo ottimizza ulteriormente le prestazioni di sincronizzazione di fase.Il Luowave LW820 può mantenere in modo stabile e accurato la sincronizzazione di fase, soddisfacendo i severi requisiti di applicazione per la sincronizzazione di fase nelle comunicazioni 5G, il rilevamento radar, ecc., e migliorando efficacemente le prestazioni complessive del sistema.La deviazione della consistenza di sincronizzazione di fase può raggiungere 1°.
