Dettagli:
|
| Frequenza: | 27-29GHz | Modo duplex: | TDD |
|---|---|---|---|
| Dimensione di matrice: | 1*16, 1*64 facoltativo | Modo di polarizzazione: | Verticale |
| Soppressione del lobo laterale: | ≥ 13dB@normal | Lancio EIRP: | ≥41dBm |
| Evidenziare: | sistema di Wave di millimetro di 27GHz 29GHz,sistemi DC12V dell'onda di millimetro del radar 5g,Radar dell'onda di millimetro di CC 12V 29GHz |
||
Parametri principali del sistema
| frequenza | 27-29GHz | |
| Modo duplex | TDD | |
| Dimensione di matrice | 1*16, 1*64 facoltativo | |
| Modo di polarizzazione | verticale | |
| Soppressione del lobo laterale | ≥ 13dB@normal | |
| Gamma d'esplorazione del fascio |
|
|
| Tempo di commutazione del fascio | <3us | |
| Lancio EIRP | ≥41dBm | |
| Ricevi G/T | ≥-8dB/K |
Le onde millimetriche hanno una vasta gamma di applicazioni nei campi quali le comunicazioni, il radar, il telerilevamento e l'astronomia. Mentre la costruzione 5G è gradualmente completamente oscillazione, con il congelamento della versione R16, la gente metta a fuoco sulle tecnologie chiave della fase seguente di 5G. Fra loro, la tecnologia dell'onda di millimetro è conosciuta come l'uccisore di 5G.
La più grande caratteristica dell'onda di millimetro è le risorse ricche della banda di frequenza. Rispetto alla difficoltà nella destinazione delle risorse nella banda di frequenza Sub-6, l'onda di millimetro può stanziare facilmente le risorse di larghezza di banda sopra 100MHz, anche fino a 400MHz o a 800MHz. Sulla base di tali risorse abbondanti di larghezza di banda di frequenza, la velocità senza fili della trasmissione dell'onda di millimetro 5G può superare facilmente Sub-6 entro parecchie volte.
L'onda di millimetro ha ad alta frequenza ed a onde corte, in modo dalla dimensione dell'antenna è più piccola. Nell'ambito dello stesso volume, più antenne possono essere integrate, un fascio più stretto può essere formato e una risoluzione spaziale molto alta può essere ottenuta.
Soluzione
Il sistema dell'onda di millimetro 5G lanciato dal DSR di Luowave è composto di modulo maturo di USRP N321 (N310) più un modulo dell'onda di millimetro. Il modulo dell'onda di millimetro integra l'antenna di matrice e un insieme completo del sistema sperimentale dell'onda di millimetro 5G può essere sviluppato rapidamente con soltanto un computer. Con questo sistema, l'insegnamento 5G, la ricerca e la dimostrazione possono essere effettuati convenientemente.
Il modulo dell'onda di millimetro può essere controllato individualmente da un computer, con una fonte ad alto rendimento configurabile incorporata di frequenza e una gamma d'esplorazione dell'ampio fascio di ︒ ±60 fornisce la garanzia sufficiente per la ricerca beamforming.

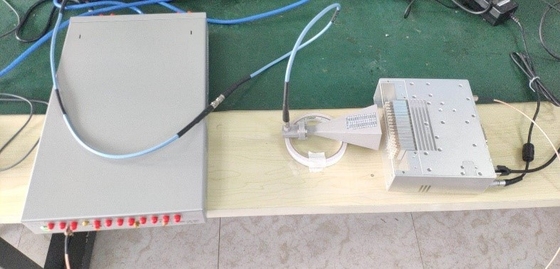

Figura 1 grafico della prova del sistema
Figura 2 prova del sistema 64QAM
Figura 3 vista frontale del modulo dell'onda di millimetro
Figura 4 retrovisione del modulo dell'onda di millimetro
