Sistemi di comunicazione del sistema 5G di Wave di millimetro di Luowave USRP N321

Sistemi di comunicazione del sistema 5G di Wave di millimetro di Luowave USRP N321
Sistemi di comunicazione del sistema 5G di Wave di millimetro di Luowave USRP N321

Grande immagine :  Sistemi di comunicazione del sistema 5G di Wave di millimetro di Luowave USRP N321

Dettagli:
Luogo di origine: La Cina
Marca: Luowave
Numero di modello: Modulo dell'onda di millimetro
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 pezzo
Prezzo: USD
Imballaggi particolari: Scatola di carta \ cartone di carta
Tempi di consegna: Merce disponibile o 30 giorni
Termini di pagamento: T/T
Capacità di alimentazione: 1 pezzo

Sistemi di comunicazione del sistema 5G di Wave di millimetro di Luowave USRP N321

descrizione
Evidenziare:

Sistema di Wave di millimetro di USRP N321

,

comunicazione USRP N321 dell'onda millimetrica

,

Sistemi di comunicazione dell'onda di millimetro di USRP N321

comunicazioni di onda di millimetro 5G



La banda di onda di millimetro è alla prima linea dei sistemi di comunicazione senza fili del consumatore di grande capacità commerciale ed è una nuova era della comunicazione senza fili. dovuto l'alto costo dei dispositivi dell'onda di millimetro, precedentemente pricipalmente sono stati utilizzati nei militari. Tuttavia, con lo sviluppo rapido della comunicazione senza fili a banda larga ad alta velocità, l'azionamento assistito automobilistico, l'ispezione di sicurezza, la prova medica ed altri campi dell'applicazione, onda di millimetro inoltre ampiamente sono stati studiati e si applicati nel campo civile negli ultimi anni.



Attualmente, la banda di frequenza dorata di comunicazione inferiore a 6 gigahertz è stata difficile da ottenere un ampio spettro continuo, che limita seriamente lo sviluppo dell'industria di comunicazione. Al contrario, la banda di onda di millimetro ancora dispone di tantissimi mezzi potenzialmente poco usati di spettro. Vari dispositivi, chip ed applicazioni dell'onda di millimetro sono completamente oscillazione. Riguardante la banda di microonda, le onde millimetriche hanno loro proprie caratteristiche. In primo luogo, l'onda di millimetro ha una più breve lunghezza d'onda di funzionamento, che può efficacemente ridurre la dimensione dei dispositivi e dei sistemi; In secondo luogo, le onde millimetriche dispongono dei mezzi abbondanti di spettro e possono soddisfare le esigenze delle comunicazioni future della ultra-alto-velocità.



Questa soluzione è basata sui dispositivi di USRP per implementare le comunicazioni radio dell'onda di millimetro. Lo schema include due USRP-LW N321 e due MWM39s come pure un'antenna di corno standard di guadagno con una larghezza di banda massima del segnale di 200MHz

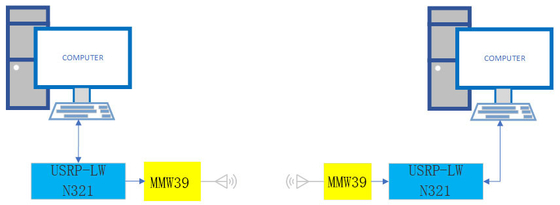

La struttura di sistema è come segue:



Sistemi di comunicazione del sistema 5G di Wave di millimetro di Luowave USRP N321 0



Lo schema utilizza il software e l'hardware dalle radio software-definite per l'elaborazione del segnale in banda base. Nel computer, l'elaborazione del segnale in banda base può essere eseguita facendo uso della radio di open source GNU, o LabView commerciale, Matlab e l'altro software.



All'estremità del trasmettitore, il software nel computer trasmetterà i dati con la codifica di fonte, la codifica di canale, modulazione per generare i dati modulati di forma d'onda di banda di base e poi attraverso la porta di SFP al USRP-LW N321, USRP-LW N321 cambierà la forma d'onda digitale di banda di base in segnale analogico di forma d'onda di banda di base ed infine la trasmetterà attraverso la linea coassiale MWM39; Il modulo MWM39 converte il segnale analogico in 39G e lo trasmette tramite l'antenna.



Al lato sbagliato, il MWM39 riceve un segnale dell'onda millimetrica 39G tramite antenna e i downconverts il segnale ad un sotto 6GHz segnale, che è trasmesso sopra una linea coassiale al USRP-LW N321, USRP-LW N321 la forma d'onda analogica di banda di base dell'input è raccolto in una forma d'onda digitale di banda di base, trasmessa al computer attraverso la porta di SFP ed il computer sincronizza, demodula, decodifica e l'altra elaborazione della forma d'onda di banda di base di dati ricevuti.
