Dettagli:
|
| Evidenziare: | modulo di Wave di millimetro di 15W TDD,sistema di Wave di millimetro di 15W TDD,Sistema di Wave di millimetro di TDD |
||
|---|---|---|---|
Le onde millimetriche hanno una vasta gamma di applicazioni nelle comunicazioni, in radar, nel telerilevamento, nell'astronomia ed in altri campi. Nello stesso momento in cui la costruzione 5G è completamente oscillazione, con la gelata della versione R16, la gente gradualmente sta mettendo a fuoco sulle tecnologie chiave nella fase seguente di 5G. Fra loro, compreso tecnologia dell'onda di millimetro, che è conosciuta come l'uccisore di 5G.
Confrontato allo sforzo sullo stanziamento delle risorse nella banda Sub-6, l'onda millimetrica può stanziare facilmente le risorse di larghezza di banda sopra 100MHz, anche fino a 400MHz o a 800MHz. Sulla base di tali risorse abbondanti di larghezza di banda di frequenza, la velocità senza fili della trasmissione dell'onda millimetrica 5G può superare facilmente Sub-6G entro parecchie volte.

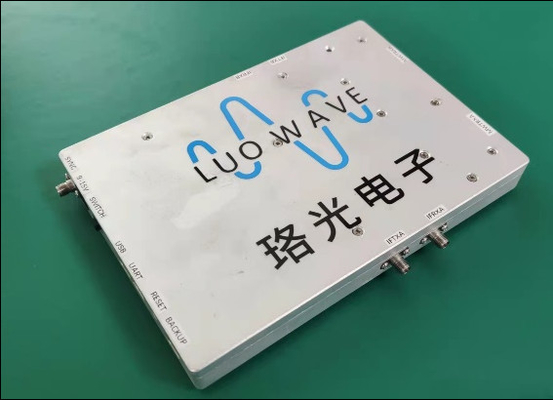

Come una fabbricazione dell'attrezzatura radiofonica e fornitore di servizio professionisti della tecnologia dell'applicazione, l'elettronica di Luoguang ha rilasciato una serie di prodotti di DSR per soddisfare le varie esigenze di Sub-6G. Il MWM39 è un modulo di recente sviluppato dell'optoelettronica di Luo per soddisfare le esigenze del campo dell'onda di millimetro e può coprire 37-40GHz. Questo modulo può essere utilizzato con o solo con i prodotti di USRP.
Indicatori ed interfacce
| progetto | indice | osservazione |
| Frequenza operativa di rf | 37-40GHz | |
| Se la frequenza dell'operazione è per media frequenza | 3.1-4.2GHz | |
| Modo duplex | TDD | |
| Numero dei canali dell'invertitore | 2 | |
| Trasmetta il canale | ||
| Se l'alimentazione in ingresso di entrata massima della frequenza di mezzo frequenza | dBm 5 | |
| Perdita di inserzione variabile di frequenza della trasmissione | dB 8 | Valori tipici |
| Gamma dinamica di guadagno | dB 35 | |
| Soppressione spuria dell'emissione | 50dB | |
| Ricevi il canale | ||
| Riceve il potere massimo | dBm 3 | |
| Ricevi la perdita di inserzione variabile di frequenza | dB 10 | Valori tipici |
| Gamma dinamica di guadagno | 20dB | |
| Ricevi la soppressione dello specchio | 35dB | |
| Rumore di fase |
-77dBc/Hz@1KHz -85dBc/Hz@10KHz -85dBc/Hz@100KHz -108dBc/Hz@1MHz |
39GHz |
| Interfaccia di rf | 2.92mm-F | |
| Se l'interfaccia di frequenza intermedia | SMA-F | |
| Interfaccia di controllo | UART | |
| tensione | 12V | 9~15V |
| consumo di energia | <15w> | |
| dimensione | 185*130*20mm | Il connettore non ha incluso |
Il MWM39 può essere controllato individualmente tramite PC con una fonte ad alto rendimento incorporata di frequenza.
Schema a blocchi del modulo
Software
Il modulo comunica con il computer host facendo uso di una porta seriale. Il software usato dal computer host è scritto dal pitone, che è semplice funzionare e facile controllare il modulo. Del computer host software support i sistemi di Linux e di Windows.
